Re: Piccoli diffusori PA Mid-High

#61

Messaggio da danyx »

Un bel progettino.
Complimenti.
Sono certo che riesce a tirare di quelle botte da paura :)
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#62

Messaggio da suonohificar »

eh eh ... grazie Daniele , grazie anche ai tuoi preziosi suggerimenti.
Eh si , di mazzate ne tirano eccome!
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#63

Messaggio da suonohificar »

Con l'aiuto del piccolo giocattolino Simply One e i preziosi suggerimenti di Daniele , ritenendomi soddisfatto del risultato ottenuto , ho trovato la pace dei sensi : quindi , lento come un vecchio da ospizio , ho finalmente terminato i passivi di queste piccole bombe che vi mostro in versione definitiva.
A breve metterò altre misure questa volta con ARTA + Simply One.
Prossimo step : montaggio passivo all'interno del box e rifiniture del mobile :yes: :)
Che ne dite?
Allegati
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#64

Messaggio da suonohificar »

Secondo step : montaggio del crossover dentro al box:
Ho incollato preventivamente dei piedini di gomma anti-vibrazione e per distanziare la basetta dal connettore di entrata posto dietro al diffusore
Usando delle viti autofilettanti e rondelle , il cross resta ben saldo al box : una vite tiene anche la grossa e pesante bobina dedicata al woofer.
Altre foto :)
Allegati
Basetta crossover lato di sotto
Basetta crossover lato di sotto
Crossover fissato
Crossover fissato
Altra foto
Altra foto
Finito
Finito
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#65

Messaggio da suonohificar »

Entrambi i diffusori sono completi : a lavoro ultimato un controllo della curva di impedenza ai morsetti dell'ampli e un confronto tra le due impedenze non fanno mai male :)
Minima impedenza appena sopra i 5 Ohm a 5Khz (buono) , e accordo attorno ai 69Hz , l'ho abbassato un pò rispetto all'origine portandolo a 70Hz
Allegati
Confronto impedenze diffusori finiti.jpg
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
BLACK BRABUS
Midrange
Messaggi: 1792
Iscritto il: 10 giu 2012, 8:45
Località: Torino

Re: Piccoli diffusori PA Mid-High

#66

Messaggio da BLACK BRABUS »

Bel lavoro Gianluca ;) come le rifinirai ?
Fiat Seicento smantellata e venduta !

New Entry Toyota Yaris 2010 "Luxury"
Avatar utente
djbert88
Midrange
Messaggi: 1953
Iscritto il: 23 mag 2012, 21:50
Località: prov di Reggio Calabria
Contatta:

Re: Piccoli diffusori PA Mid-High

#67

Messaggio da djbert88 »

Siamo tutti con te :)
Un uomo fa quello che è suo dovere fare, quali che siano le conseguenze personali, quali che siano gli ostacoli, i pericoli o le pressioni.
Questa è la base di tutta la moralità umana.
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#68

Messaggio da suonohificar »

He he , grazie ragazzi : non saranno dei mostri di qualità e definizione di gamma medio-alta , ma vi assicuro che si fanno sentire e anche benino

Come le rifinisco? Non lo so , anzi , qualche suggerimento ? Per esempio vorrei proteggere il cono del Beyma , e poi pitturalre , moquettarle , oppure? E di che colore?
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
Pietro PDP
Midrange
Messaggi: 2498
Iscritto il: 24 mag 2012, 2:21
Località: San Cesareo (Roma)

Re: Piccoli diffusori PA Mid-High

#69

Messaggio da Pietro PDP »

Pitturale, rivestile, ma non moquettarle che non si possono vedere e rovineresti un bel lavoro :) ...
Pietro

Tutti si sentono più furbi degli altri, ma sono così ottusi da non rendersi conto che gli altri non sono fessi ...

Gli anni passano, le orecchie migliorano ...

Amministratore Delegato dell' AudioCarSterIo ...
Avatar utente
Giorgiol8
Subwoofer
Messaggi: 373
Iscritto il: 10 dic 2013, 20:11
Località: Varese

Re: Piccoli diffusori PA Mid-High

#70

Messaggio da Giorgiol8 »

Bel lavoro e ben eseguito, complimenti!
Secondo me starebbero benissimo impiallacciate con fogli di Noce o Ciliegio e poi trattate con olio minerale. Lavoro semplicissimo e di grande effetto.
Pioneer DEH-80PRS
Precision Power PPI2075AM -> ScanSpeak D3004-602000
Alpine MRV-1005 -> Hertz ML1600.2
Rockford Fosgate Power 1100a2 -> JL 12W7-3
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#71

Messaggio da suonohificar »

Grazie dei consigli ;)
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#72

Messaggio da suonohificar »

Off-Topic :D : uno dei due "compagni" appena rientrato dal maquillage dal mitico Ciro Teleprodotti , gli annetti iniziano a farsi sentire ... per fortuna non è stata necessaria la riconatura
Foto , prima e dopo :)
Allegati
PRIMA
PRIMA

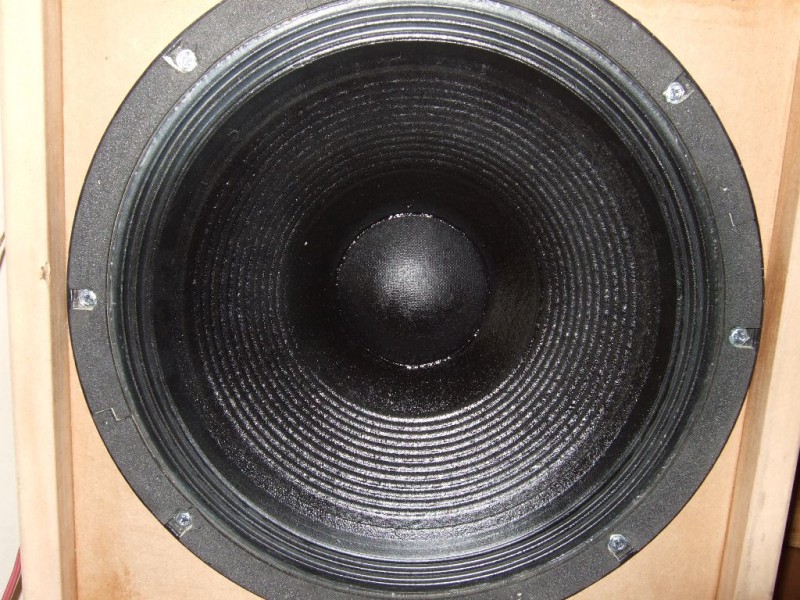

DOPO
DOPO
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
Pietro PDP
Midrange
Messaggi: 2498
Iscritto il: 24 mag 2012, 2:21
Località: San Cesareo (Roma)

Re: Piccoli diffusori PA Mid-High

#73

Messaggio da Pietro PDP »

Che gli era successo ?
Pietro

Tutti si sentono più furbi degli altri, ma sono così ottusi da non rendersi conto che gli altri non sono fessi ...

Gli anni passano, le orecchie migliorano ...

Amministratore Delegato dell' AudioCarSterIo ...
Avatar utente
Frank-75
Woofer
Messaggi: 1492
Iscritto il: 10 giu 2012, 10:24
Località: Parma

Re: Piccoli diffusori PA Mid-High

#74

Messaggio da Frank-75 »

Intanto tanti complimenti a Suono :yes:
Domanda niubba: ma il passivo si scalda durante il funzionamento? Metterlo dietro al woofer e poi ricoperto di bugnato non si scalda di più?
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#75

Messaggio da suonohificar »

Pietro PDP ha scritto:Che gli era successo ?
A volume sostenuto (abbastanza sostenuto :D ) e con determinti pezzi , si sentiva un leggero gracchiamento : un pò era dovuto all'eta della sospensione che si era eccessivamente smollata (l'ha rinforzata) , e più grave (secondo Ciro) la bobina non era centrata perfettamente nel traferro e secondo lui era nato così . Questo + l'età delle sospensioni insomma faceva questo scherzo , tant'è che l'altro pur essendo smollando e della stessa età non gracchia . Gli ha fatto poi come si vede una bella pulizia generale :)
Va beh , poi il parapolvere ammaccato ma era una sciocchezza .
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
suonohificar
Supertweeter
Messaggi: 5851
Iscritto il: 13 giu 2012, 12:45
Località: Benevento

Re: Piccoli diffusori PA Mid-High

#76

Messaggio da suonohificar »

Frank-75 ha scritto:Intanto tanti complimenti a Suono :yes:
Domanda niubba: ma il passivo si scalda durante il funzionamento? Metterlo dietro al woofer e poi ricoperto di bugnato non si scalda di più?
Grazie,
mah , si scalderà pure , ma parliamo di temperature sciocche , non vedo nessun problema a metterlo dietro al bugnato :)
I problemi non esistono , esistono solo le soulzioni
Conoscere prima il sistema , è deleterio per la valutazione all'ascolto :)
Avatar utente
niko
Supertweeter
Messaggi: 7526
Iscritto il: 25 mag 2012, 8:48

Re: Piccoli diffusori PA Mid-High

#77

Messaggio da niko »

Si possono scaldare soltanto le resistenze nel passivi, ma se sono ben dimensionate neanche quelle.
