Salve a tutti, voglio condividere con voi il lavoro che sto facendo nella mia auto, non sono un'installatore ma un semplice appassionato di musica, le mie scelte sono dettate dalle mie (poche) esperienze, dai consigli degli amici e da quello che ho letto nei vari forum, spero di poter dare qualche idea a qualcuno e che chi ha più esperienza di me mi aiuti a migliorare.
Ultima modifica di BrividoSonoro il 26 mag 2019, 11:43, modificato 2 volte in totale.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#2

Messaggio da BrividoSonoro »

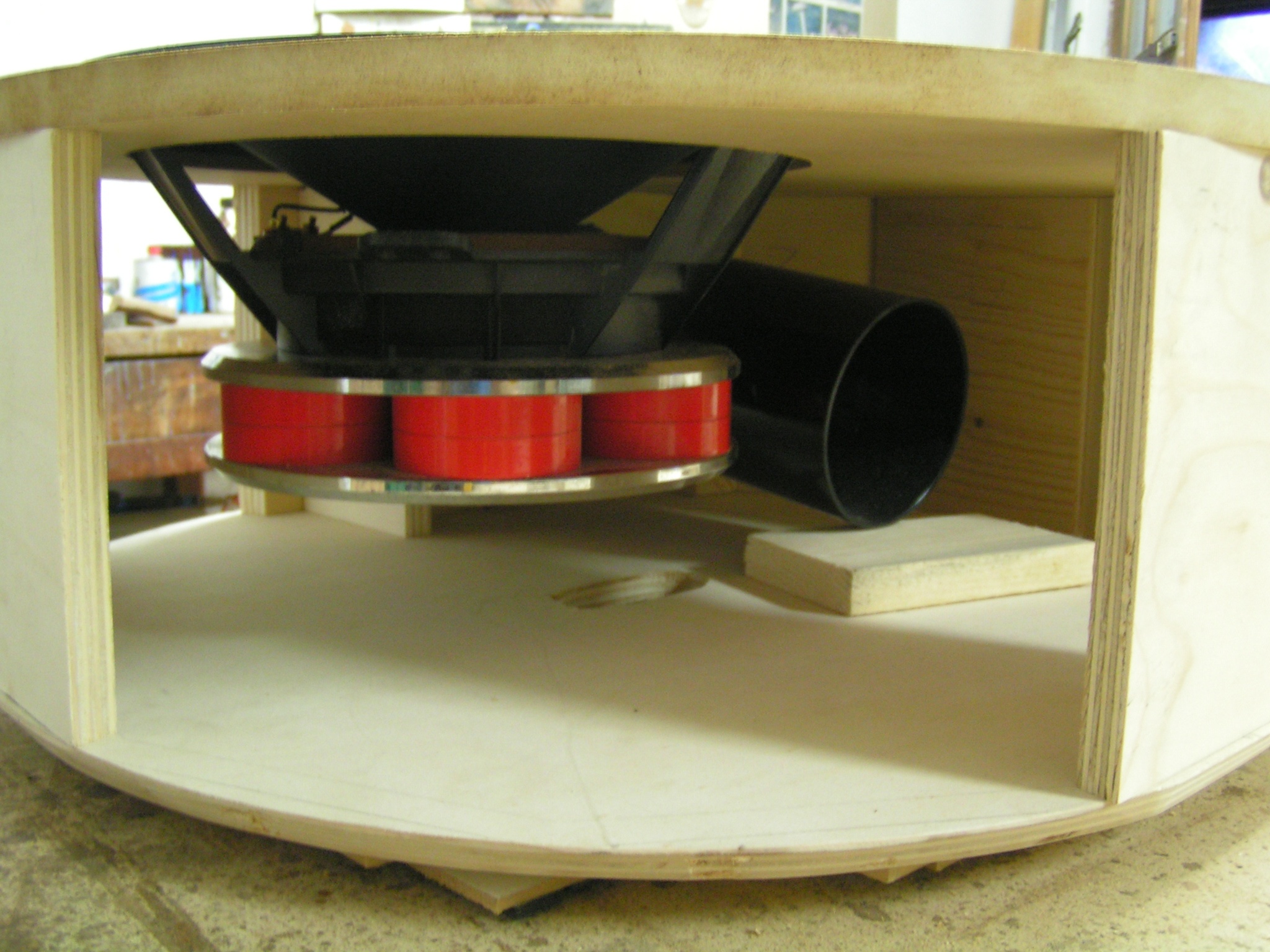

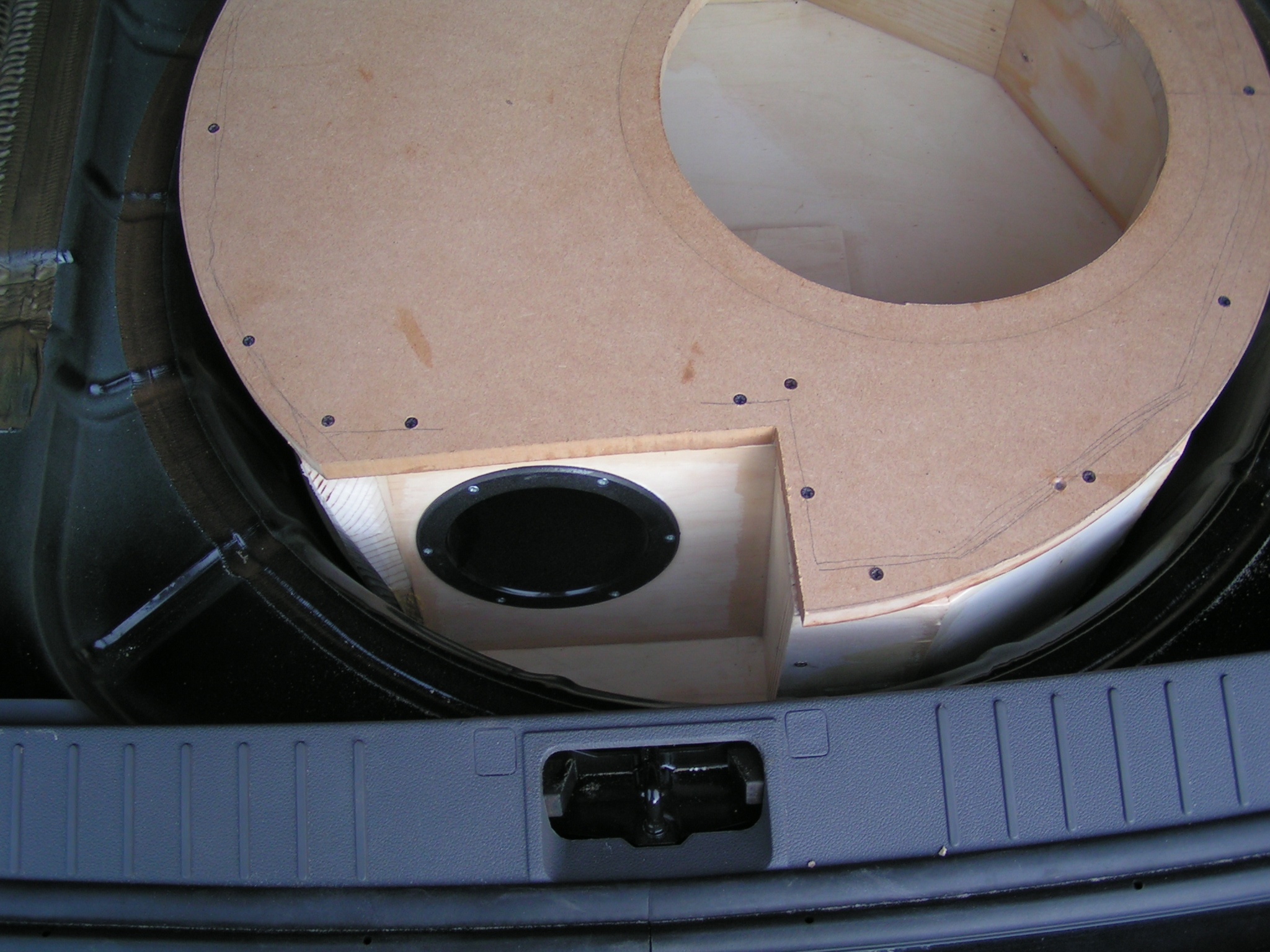

alcune foto della costruzione del sub che sostituirà la ruota di scorta :
Ultima modifica di BrividoSonoro il 26 mag 2019, 12:50, modificato 2 volte in totale.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
nacami
Woofer
Messaggi: 891
Iscritto il: 23 mag 2012, 20:19
Località: Roma

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#3

Messaggio da nacami »

Quanti litri netti hai ricavato?
Avatar utente
Robby
Woofer
Messaggi: 1144
Iscritto il: 8 giu 2012, 19:16
Località: Reggio Emilia

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#4

Messaggio da Robby »

Ottimo lavoro ;) visto che facendo l'impianto alla macchina di mia moglie che è una Focus :) se avro bisogno di consigli non manchero di chiedere ;) rimango sintonizzato :D
Roberto

Le mie auto:
Megane III: viewtopic.php?f=19&t=393

Focus II: viewtopic.php?f=19&t=2738
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#5

Messaggio da BrividoSonoro »

nacami ha scritto:Quanti litri netti hai ricavato?
dovrei avere circa 54 litri con un accordo a 38 Hz, in questa configurazione il woofer può sopportare tutta la potenza nominale fino a 35 Hz
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#6

Messaggio da BrividoSonoro »

Robby ha scritto:Ottimo lavoro ;) visto che facendo l'impianto alla macchina di mia moglie che è una Focus :) se avro bisogno di consigli non manchero di chiedere ;) rimango sintonizzato :D
ti ringrazio, ho già dato un 'occhiata al tuo lavoro :D io monterò medi e tw o fullrange sui montanti, ne ho trovati una coppia da un'auto rottamata, insieme alle cartelle e alla cornice dell'autoradio e del clima che dovrò modificare, così non dovrò girare con l'auto smontata e potrò riporare l'auto all'origine in caso di vendita :)
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
Robby
Woofer
Messaggi: 1144
Iscritto il: 8 giu 2012, 19:16
Località: Reggio Emilia

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#7

Messaggio da Robby »

Il mio e un semplice due vie più Sub nienti di particolare
Roberto

Le mie auto:
Megane III: viewtopic.php?f=19&t=393

Focus II: viewtopic.php?f=19&t=2738
Avatar utente
AngiHK
Midrange
Messaggi: 2113
Iscritto il: 6 lug 2012, 1:00
Località: prov. Brescia

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#8

Messaggio da AngiHK »

La cassa del sub è fatta proprio bene mi sembra,bel lavoro.
Ti seguo ;)
....ci devo riflettere.

La mia Focus -Configurazione impianto-
Avatar utente
p.vonx
Subwoofer
Messaggi: 156
Iscritto il: 28 mag 2012, 20:07

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#9

Messaggio da p.vonx »

Ciao
Bel lavoro la cassa
Ma sei sicuro che quel tubo e grosso e corto accordi a 38 Hz ??
Non ho fatto simulazioni.... Ma mi da questa impressione
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#10

Messaggio da BrividoSonoro »

p.vonx ha scritto:Ciao
Bel lavoro la cassa
Ma sei sicuro che quel tubo e grosso e corto accordi a 38 Hz ??
Non ho fatto simulazioni.... Ma mi da questa impressione
ciao, mi hai messo in dubbio così ho ricontrollato il progetto, il sub è un focal ouragan 33wx, e l'accordo misura 112mm x 300mm, così come sta la cassa si dovrebbe accordare a 40hz, aggiungendo fonoassorbente in quantità si dovrebbe abbassare a 38Hz, non ho avuto ancora modo di provarla con il microfono.
La cassa è stata realizzata avvitando e incollando i vari lati sopra e sotto, ho resinato le fessure ed ho spennellato tutto l'interno di colla vinilica.
Ultima modifica di BrividoSonoro il 26 mag 2019, 14:26, modificato 2 volte in totale.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#11

Messaggio da BrividoSonoro »

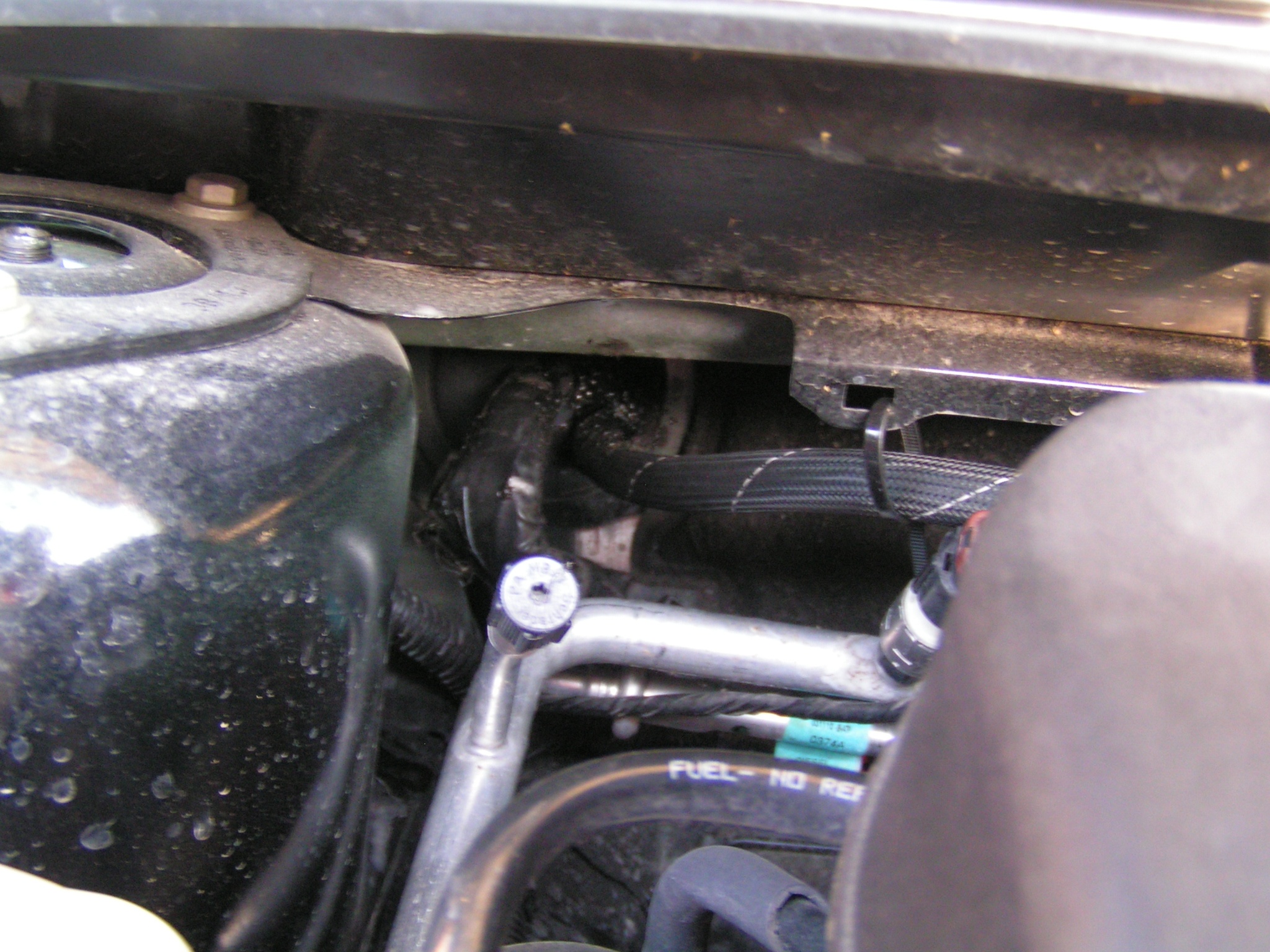

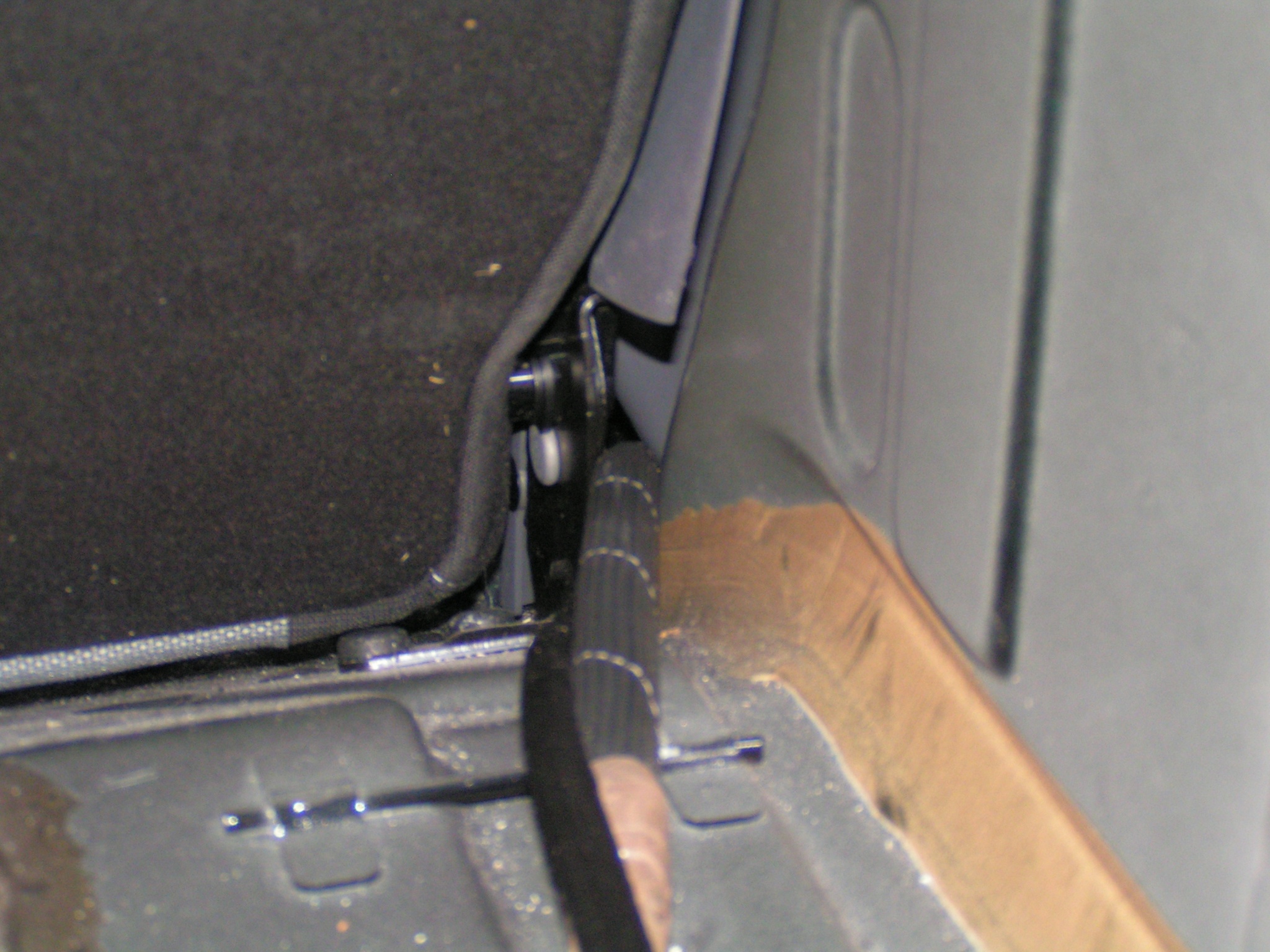

passaggio del cavo di alimentazione attraverso il gommone dell'impianto elettrico, e vista del cavo nel bagagliaio, non ci sono altre foto perché ho fatto passare il cavo sotto la moquette senza togliere o smontare niente, non è particolarmente difficile :
Ultima modifica di BrividoSonoro il 26 mag 2019, 14:34, modificato 2 volte in totale.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
Il_lungo
Woofer
Messaggi: 873
Iscritto il: 26 set 2012, 0:54
Località: saronno (VA)

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#12

Messaggio da Il_lungo »

il cavo, riguardo il passaggio nel gommotto, l'hai tirato dal vano motore in abitacolo o viceversa?
Avatar utente
Robby
Woofer
Messaggi: 1144
Iscritto il: 8 giu 2012, 19:16
Località: Reggio Emilia

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#13

Messaggio da Robby »

Qui mi permetto di rispondere io :D dal vano motore verso l'interno ;)
Roberto

Le mie auto:
Megane III: viewtopic.php?f=19&t=393

Focus II: viewtopic.php?f=19&t=2738
Avatar utente
Il_lungo
Woofer
Messaggi: 873
Iscritto il: 26 set 2012, 0:54
Località: saronno (VA)

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#14

Messaggio da Il_lungo »

chiedevo, mi son sempre chiesto se, in una maniera o nell'altra, ci sia il rischio di "sganciare" il gommotto dalla lamiera..
Avatar utente
Robby
Woofer
Messaggi: 1144
Iscritto il: 8 giu 2012, 19:16
Località: Reggio Emilia

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#15

Messaggio da Robby »

Ci voglio le maniere dure per sfilarlo ;) se devi far passare il cavo di alimentazione predi un elettrodo da saldare gli devi fare la punta e poi con il phon da carrozziere lo scaldi ;) e pian piano allarghi il foro sempre mantendo l'elettrodo ben caldo :) il gioco e fatto :D
Roberto

Le mie auto:
Megane III: viewtopic.php?f=19&t=393

Focus II: viewtopic.php?f=19&t=2738
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#16

Messaggio da BrividoSonoro »

Nel caso della focus ho fatto fare il passaggio del cavo dal motore all'abitacolo al mio installatore, perché il gommotto si trova in una posizione piuttosto scomoda da raggiungere, e bisogna smontare la fusiliera, in più l'auto aveva pochi mesi di vita, su tutte le altre auto in cui ho passato il cavo ho fatto un foro con un trapano, dopo aver trovato un punto dove non ci fosse rischio di danneggiare gli altri cavi, poi si può far passare il cavo dall'interno o dall'esterno, valutando da quale posizione si riesce a tirare meglio il cavo.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#17

Messaggio da BrividoSonoro »

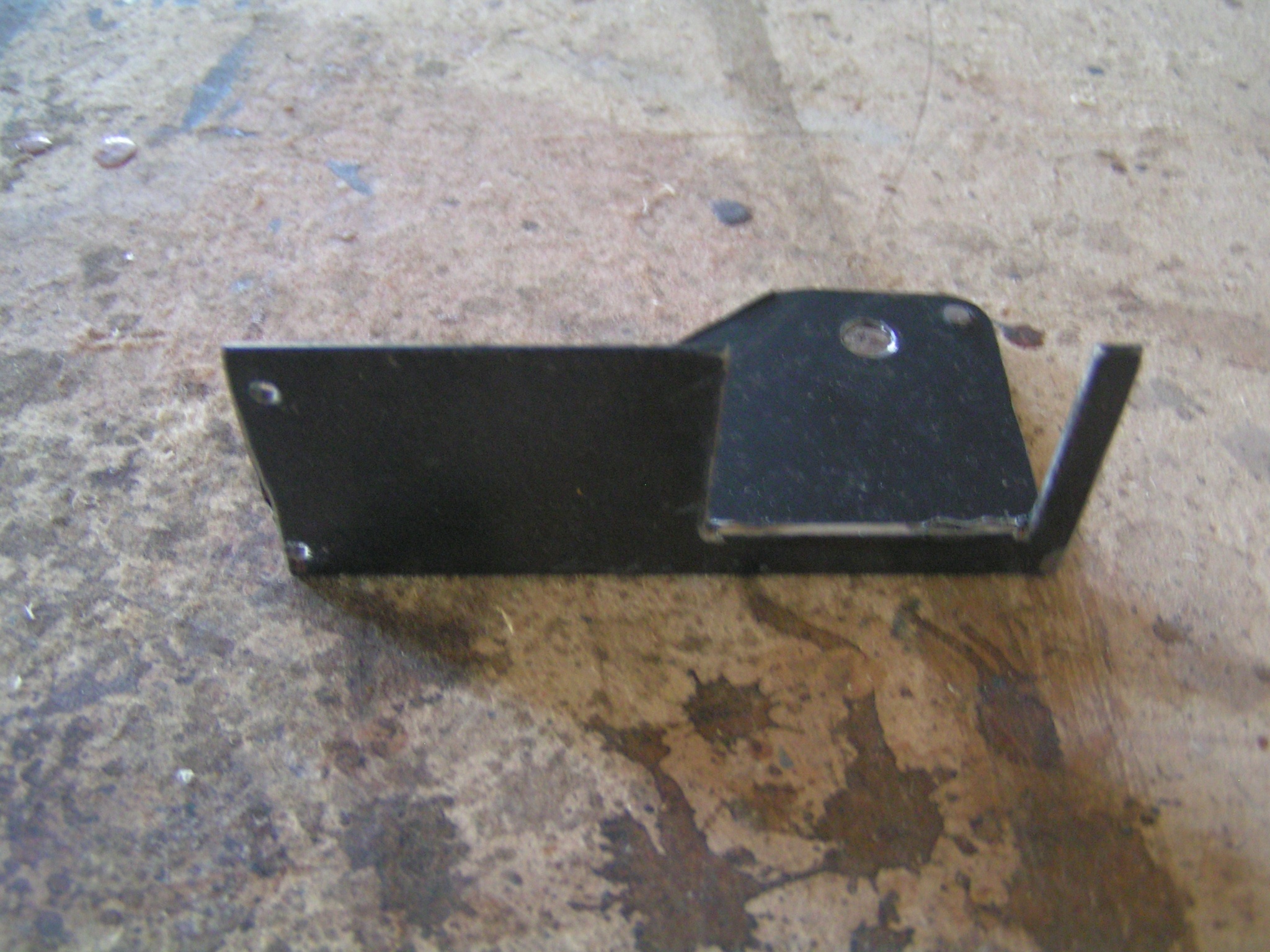

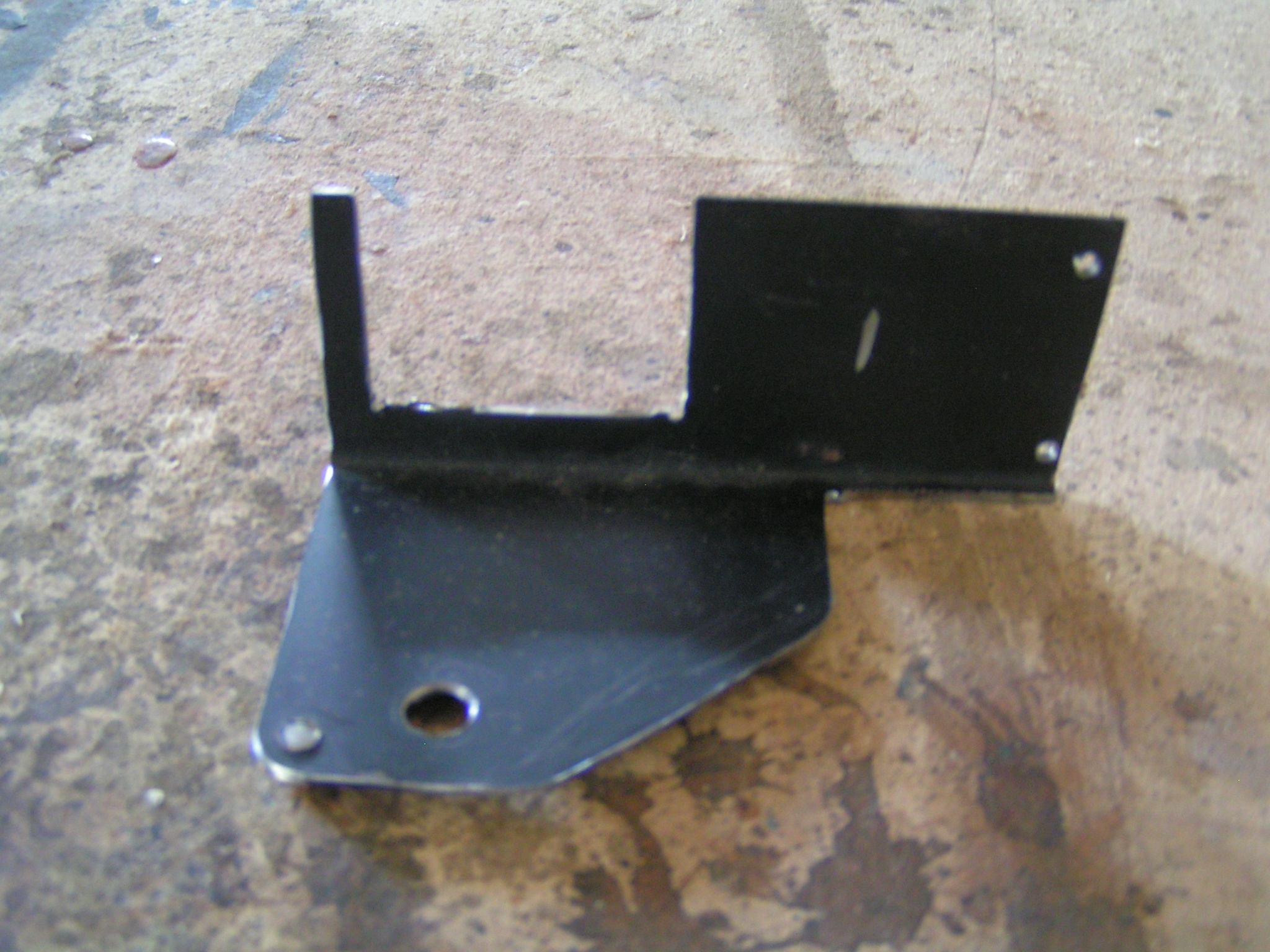

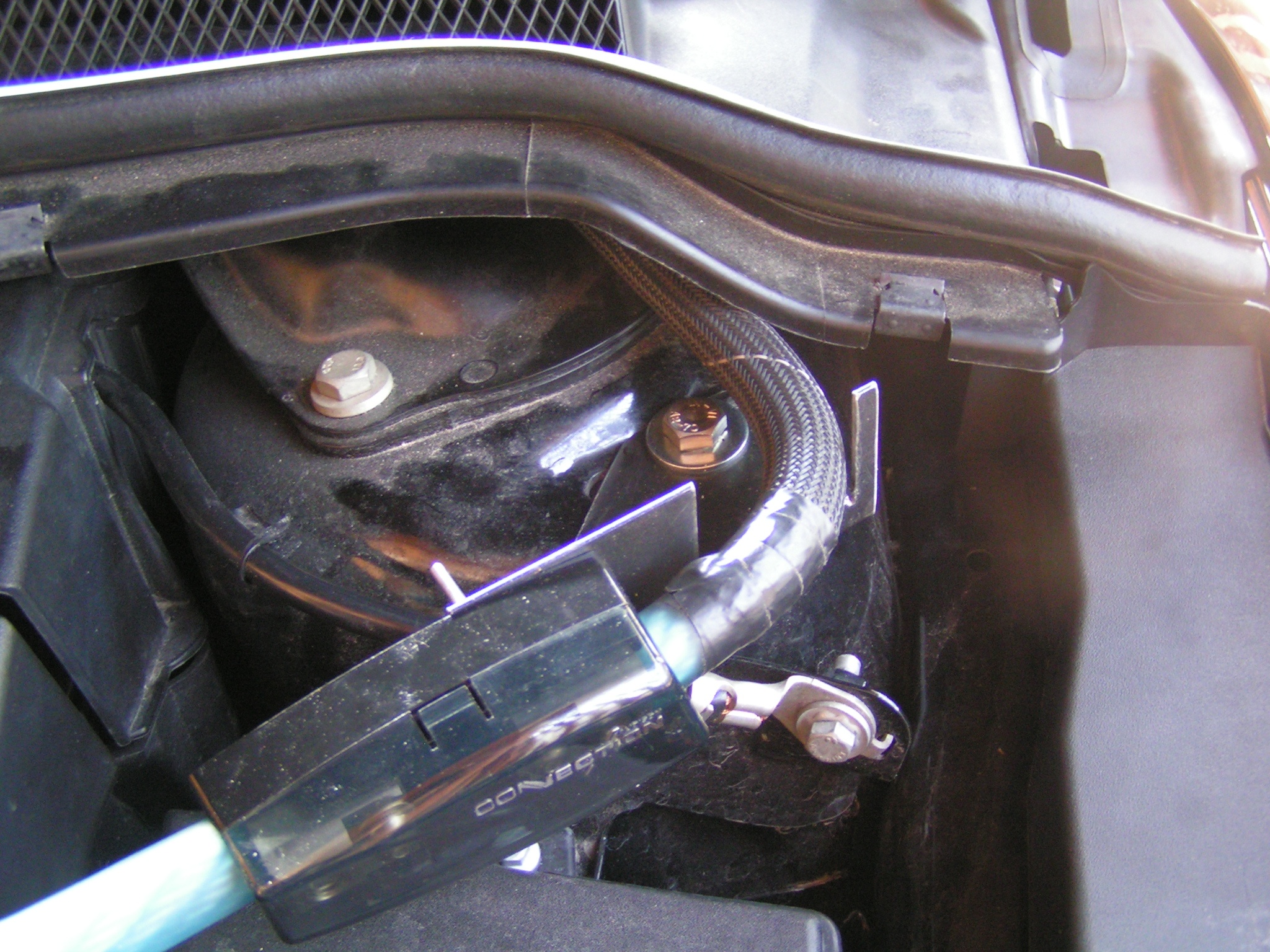

non sapendo come fissare il porta fusibile nella vicinanze della batteria, ho creato una staffa di metallo da un pezzo di scarto, l'ho verniciato di nero e fissato sopra all'ammortizzatore :
Ultima modifica di BrividoSonoro il 26 mag 2019, 15:01, modificato 2 volte in totale.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#18

Messaggio da BrividoSonoro »

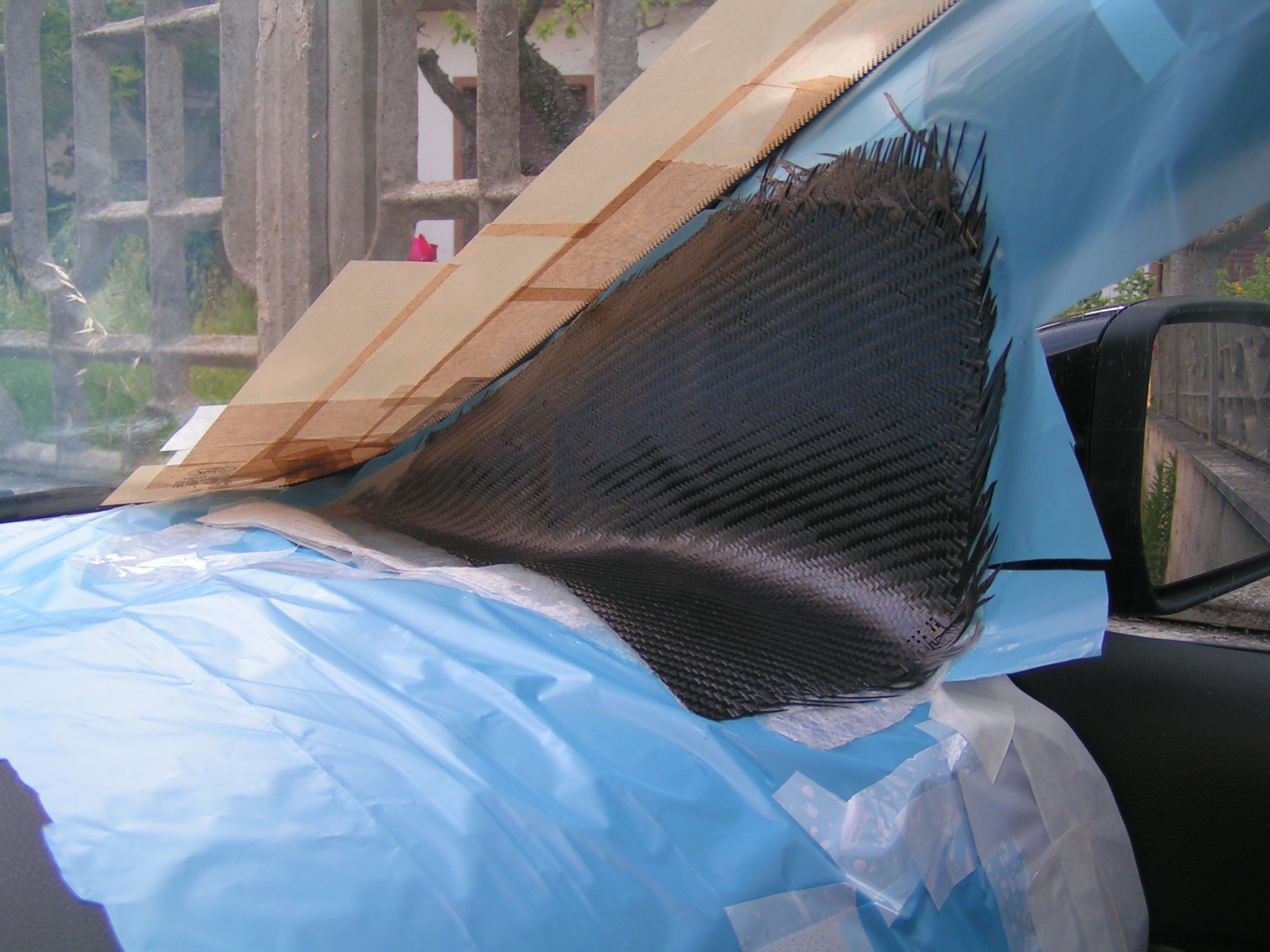

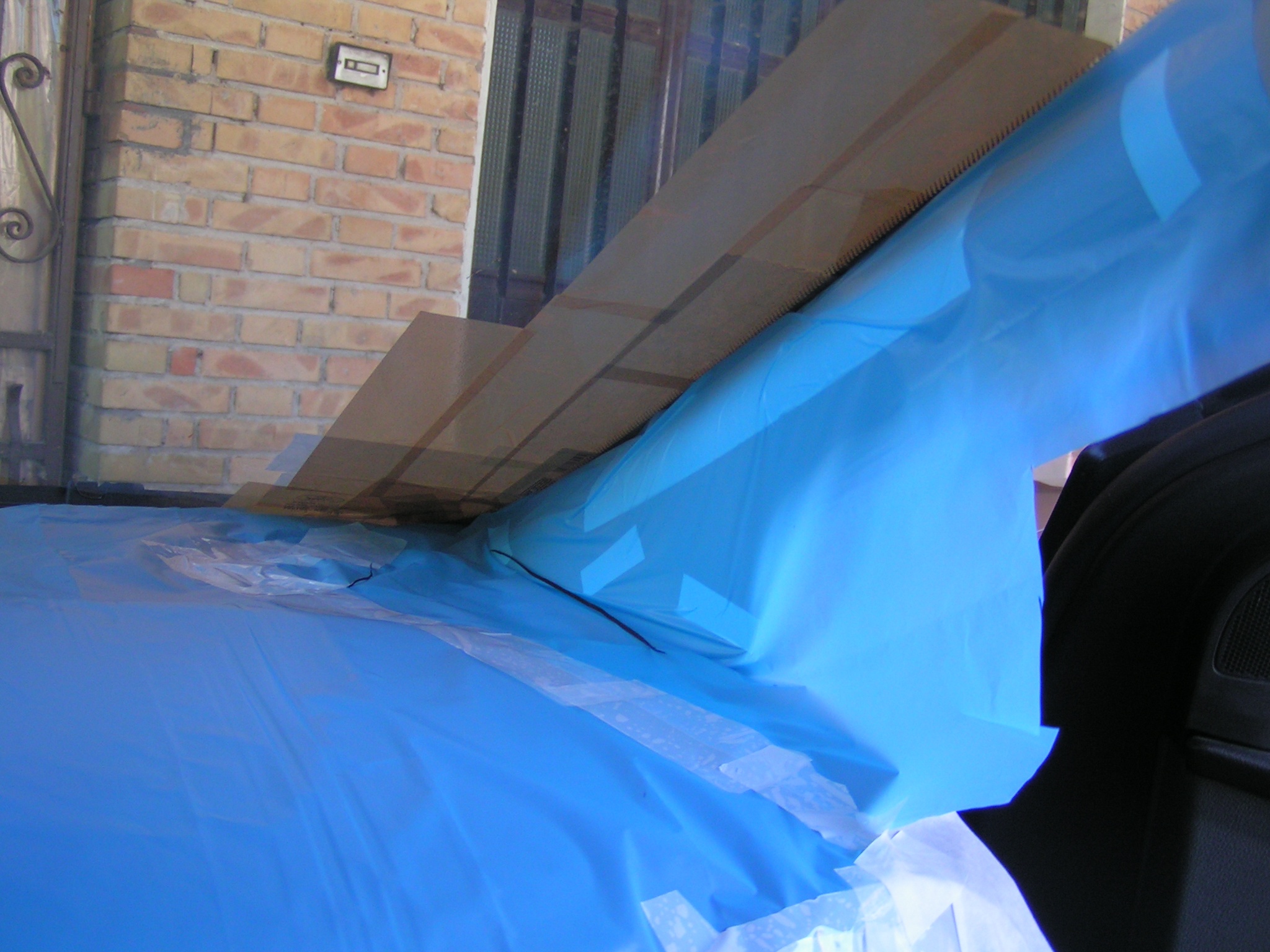

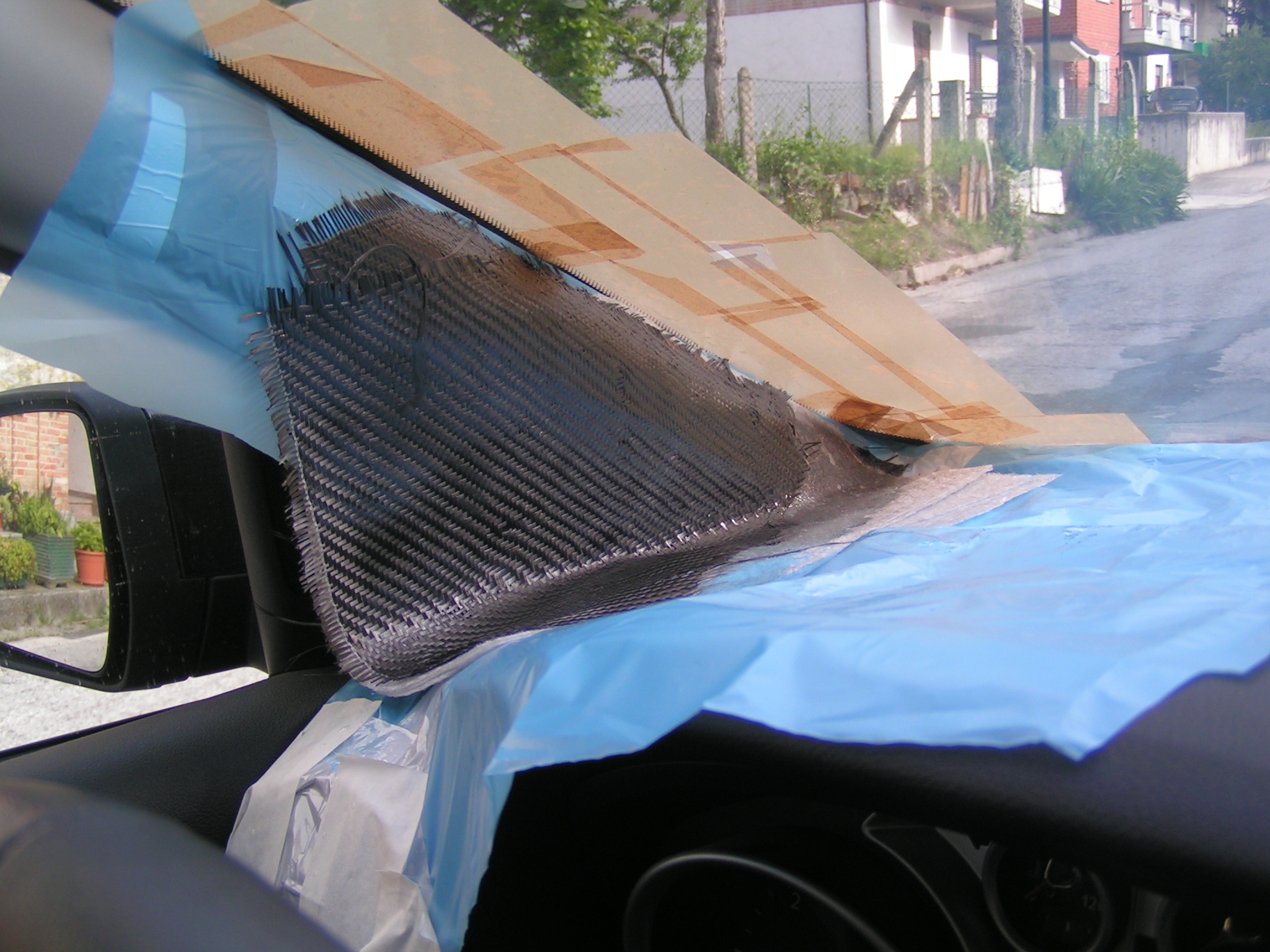

Ieri ho dedicato la mattinata alla realizzazione dei montanti, queste sono fasi del lavoro svolto fino ad ora:
il pezzo finale l'ho ottenuto con quattro strati di tessuto di fibra di vetro da 200g e due strati di fibra di carbonio esternamente, usando resina epossidica trasparente e una bella giornata di sole per far asciugare il tutto in fretta.
Ultima modifica di BrividoSonoro il 26 mag 2019, 15:10, modificato 2 volte in totale.
Le mie auto:
viewtopic.php?t=2805 in fase di taratura...
viewtopic.php?t=14839 in fase di completamento...
Avatar utente
Squaletto
Woofer
Messaggi: 825
Iscritto il: 23 mag 2012, 22:05
Località: Forte dei Marmi

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#19

Messaggio da Squaletto »

BrividoSonoro ha scritto:il pezzo finale l'ho ottenuto con quattro strati di tessuto di fibra di vetro da 200g e due strati di fibra di carbonio esternamente, usando resina epossidica trasparente e una bella giornata di sole per far asciugare il tutto in fretta.
Per caso hai fatto un sandwich di carbonio + fibra 200gr + fibra 200gr + carbonio?
Dove li fisserai? Al montante o al cruscotto?
Qual'è la donna che costa meno????....................Quella che paghi subito :-())
Avatar utente
BrividoSonoro
Woofer
Messaggi: 779
Iscritto il: 16 gen 2013, 2:04

Re: Ford Focus Style wagon mk2.2 a modo mio !!

#20

Messaggio da BrividoSonoro »

Esatto, siccome non ero sicuro della consistenza che avrei ottenuto con il solo carbonio ho preferito abbinare tessuti di materiale e intreccio differenti (per quanto mi riguarda ho chiuso con il mat, che quando lo spennelli di resina perde le fibre che si attaccano ovunque!), i pezzi che ho ottenuto hanno una rigidità molto elevata e uno spessore medio di 3 mm circa, li fisserò al montante creando un volume chiuso per il fullrange (Tang Band w3-1878) di circa 1 litro orientato verso il centro dei sedili anteriori.
