Volkswagen Passat 2010

Descrivi il tuo impianto mostrando fasi installative, soluzioni adottate, evoluzioni e risultati
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#661

Messaggio da max1974 »

ozama ha scritto: 21 apr 2020, 7:26 Infatti, non sono mai stato convinto della posizione nella quale avevi montato gli amplificatori.. Troppo in vista.. ^^
Quella del doppio fondo li, mi sembra un'ottima soluzione. Eventualmente, io li avrei fissati sottosopra al coperchio, che avrei realizzato in legno. Solo perchè non mi va molto la soluzione del biadesivo.
Per una mera questione "psicologica". :D
Ciao! :)

Sono d'accordo con te.
Volevo fare così anche io. Purtroppo ho le misure molto risicate.
Il problema è che sopra ci va la cassa del sub e, rispetto alla situazione precedente, avevo meno di 1 cm di margine per potermi alzare con il piano.
Altrimenti dovrei rifare la cassa e francamente al momento non mi va.

Per poter fa entrare gli amplificatori nello spazio disponibile ho dovuto fare il telaio in legno che mi lascia circa 1 cm d'aria sopra gli stessi, ma già così sono al limite in altezza.
Quindi ho dovuto eliminare il piano originale che è spesso più di 2 cm e sostituirlo con qualcosa di molto sottile e ho scelto il piano di alluminio perché ce l'ho disponibile in casa.
Per il fissaggio degli ampli devo per forza usare il velcro perché sotto non posso mettere uno spessore di legno.
Fissarli sul coperchio non mi va per vari motivi: il piano di alluminio è conduttivo e non vorrei ci fossero problemi di massa tra gli ampli; poi non vorrei si innescassero vibrazioni e, infine, il piano è troppo sottile per metterci tutta quella roba "appesa".
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
ozama
Supertweeter
Messaggi: 13148
Iscritto il: 17 gen 2017, 18:10
Località: Copparo (Ferrara)

Re: Volkswagen Passat 2010

#662

Messaggio da ozama »

Eh, infatti all'alluminio non li fisserei, come non li fisserei alla lamiera.. Solo ci fosse stato il legno sopra, avrei optato per la soluzione "sottosopra". :hmm:
Ti capisco, perchè io sono arrivato a togliere il doppio fondo, per rotture di scatole da carico e da altezza sub.. -.-
Ciao! :)
Sorgente: Pioneer DEH X8500 DAB modificata con sovra campionatore 24/48 ed uscita SPDIF ottica sotto controllo volume da Etabeta.
- DSP Helix DSP3s
- Amplificatore 6 canali Audison AF M6d:
2 canali su woofers Audio Development W60
2 canali su full range 2 pollici Audible Physics 220 CP
2 canali in bridge su sub Sonus by Nostromo & rs250v, in cassa chiusa.
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#663

Messaggio da max1974 »

L'altra opzione era sotto i sedili anteriori come hai fatto tu, ma non c'entra un c@XXo, né affiancati, né impilati.

Quindi se voglio guadagnare un po' in termini di spazio, sicurezza e discrezione, l'unico posto è quello.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
margna91
Woofer
Messaggi: 1142
Iscritto il: 18 apr 2015, 2:48

Re: Volkswagen Passat 2010

#664

Messaggio da margna91 »

ozama ha scritto:Eh, infatti all'alluminio non li fisserei, come non li fisserei alla lamiera.. Solo ci fosse stato il legno sopra, avrei optato per la soluzione "sottosopra". :hmm:
Ti capisco, perchè io sono arrivato a togliere il doppio fondo, per rotture di scatole da carico e da altezza sub.. -.-
Ciao! :)
Non farlo incazzare Ozama !!!
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#665

Messaggio da max1974 »

Non sia mai che faccio incazzare ozama! :hahahah: :hahahah: :hahahah:
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
ozama
Supertweeter
Messaggi: 13148
Iscritto il: 17 gen 2017, 18:10
Località: Copparo (Ferrara)

Re: Volkswagen Passat 2010

#666

Messaggio da ozama »

:hahahah: :hahahah: :hahahah: :hahahah:
Sorgente: Pioneer DEH X8500 DAB modificata con sovra campionatore 24/48 ed uscita SPDIF ottica sotto controllo volume da Etabeta.
- DSP Helix DSP3s
- Amplificatore 6 canali Audison AF M6d:
2 canali su woofers Audio Development W60
2 canali su full range 2 pollici Audible Physics 220 CP
2 canali in bridge su sub Sonus by Nostromo & rs250v, in cassa chiusa.
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#667

Messaggio da max1974 »

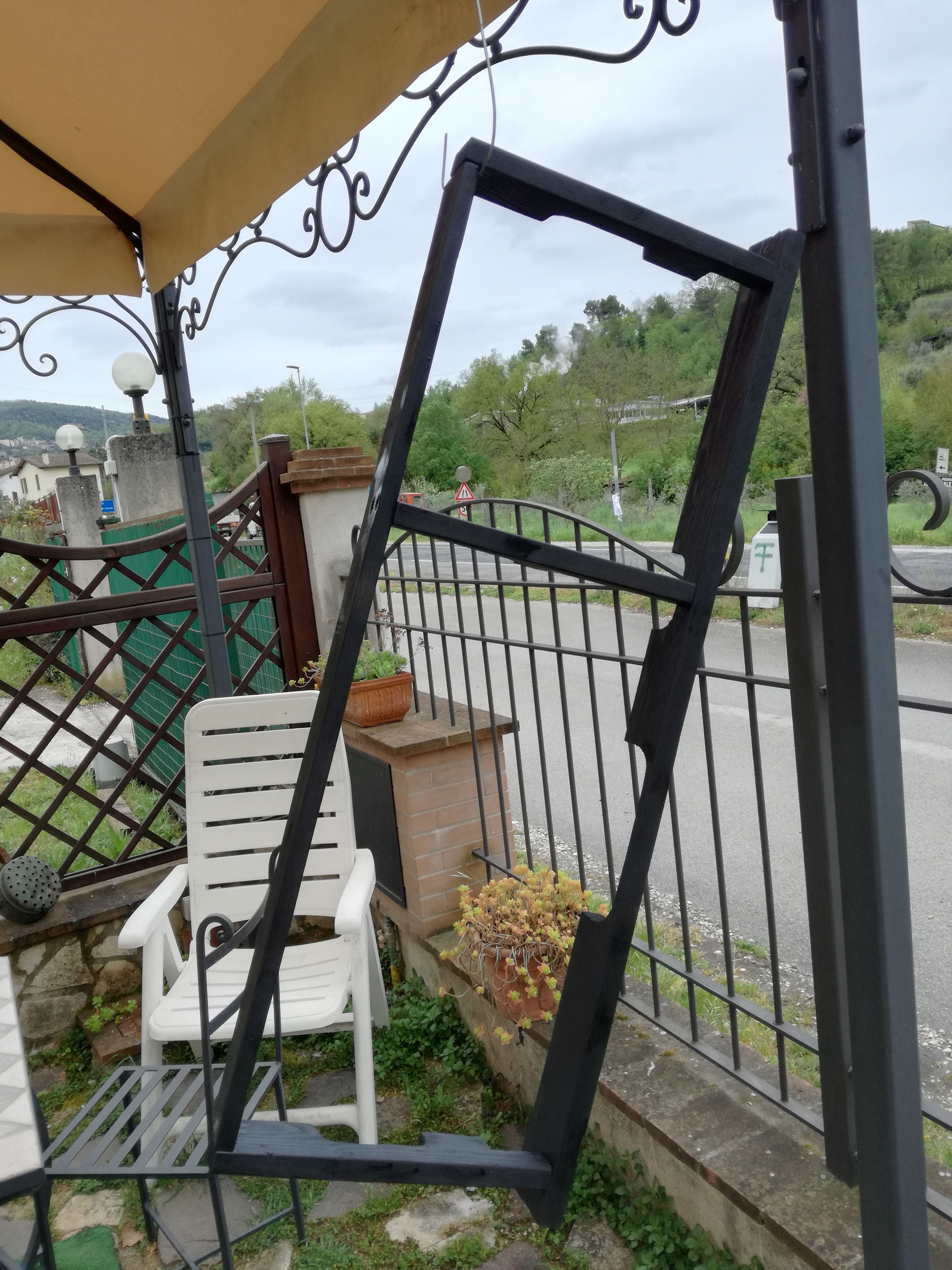

Tornando a cose serie... Ho appena verniciato il telaio in legno.


Oggi avrei in programma di moquettare l'esterno del pannello di copertura in alluminio.
L'interno del pannello e l'interno del doppio fondo l'ho già rivestito.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
Exevia
Woofer
Messaggi: 949
Iscritto il: 1 feb 2019, 9:53
Località: Velletri (rm)

Re: Volkswagen Passat 2010

#668

Messaggio da Exevia »

Sembra un prosciutto :hahahah: :hahahah: :hahahah:
Avatar utente
Ink Blue
Subwoofer
Messaggi: 335
Iscritto il: 17 nov 2018, 18:48
Località: Lamezia Terme

Re: Volkswagen Passat 2010

#669

Messaggio da Ink Blue »

max1974 ha scritto: 17 nov 2018, 9:35 Aggiornamento.
Dopo aver ricevuto il portafusibili l'ho montato ma non ho fatto subito le foto.

Eccole:



Ho anche approfittato per irrobustire il sistema di fissaggio del pannello. Ho tolto le viti autofilettanti che avevano ormai spanato i fori sulla plastica e montato degli inserti M6 (per ora solo avvitati ma che in seguito incollerò con colla bicomponente). Il fissaggio è ora fatto tramite viti M6 a testa svasata. Vedrò poi se colorare le teste di nero o mettere i tappini copri viti.

La segatura che vedete in giro è quella che ho prodotto quando ho allargato i fori del pannello per far posto alle viti M6.
Ormai sei a buon punto e la mia osservazione è inutile, ma pensare a creare un coperchio a questa struttura?
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#670

Messaggio da max1974 »

Intendi a quella vecchia sul fianchetto?

Ci ho pensato un sacco di volte.
Però ho preferito procedere diversamente perché volevo rendere il più possibile invisibile l'installazione.
E anche perché il pannello era già completamente pieno: in questo modo c'è ancora qualche possibilità di espansione.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
Ink Blue
Subwoofer
Messaggi: 335
Iscritto il: 17 nov 2018, 18:48
Località: Lamezia Terme

Re: Volkswagen Passat 2010

#671

Messaggio da Ink Blue »

Si si intendevo quella. In effetti era saturo.
E allora buon lavoro
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#672

Messaggio da max1974 »

Nonostante la pioggia sono riuscito a moquettare il coperchio del doppio fondo.

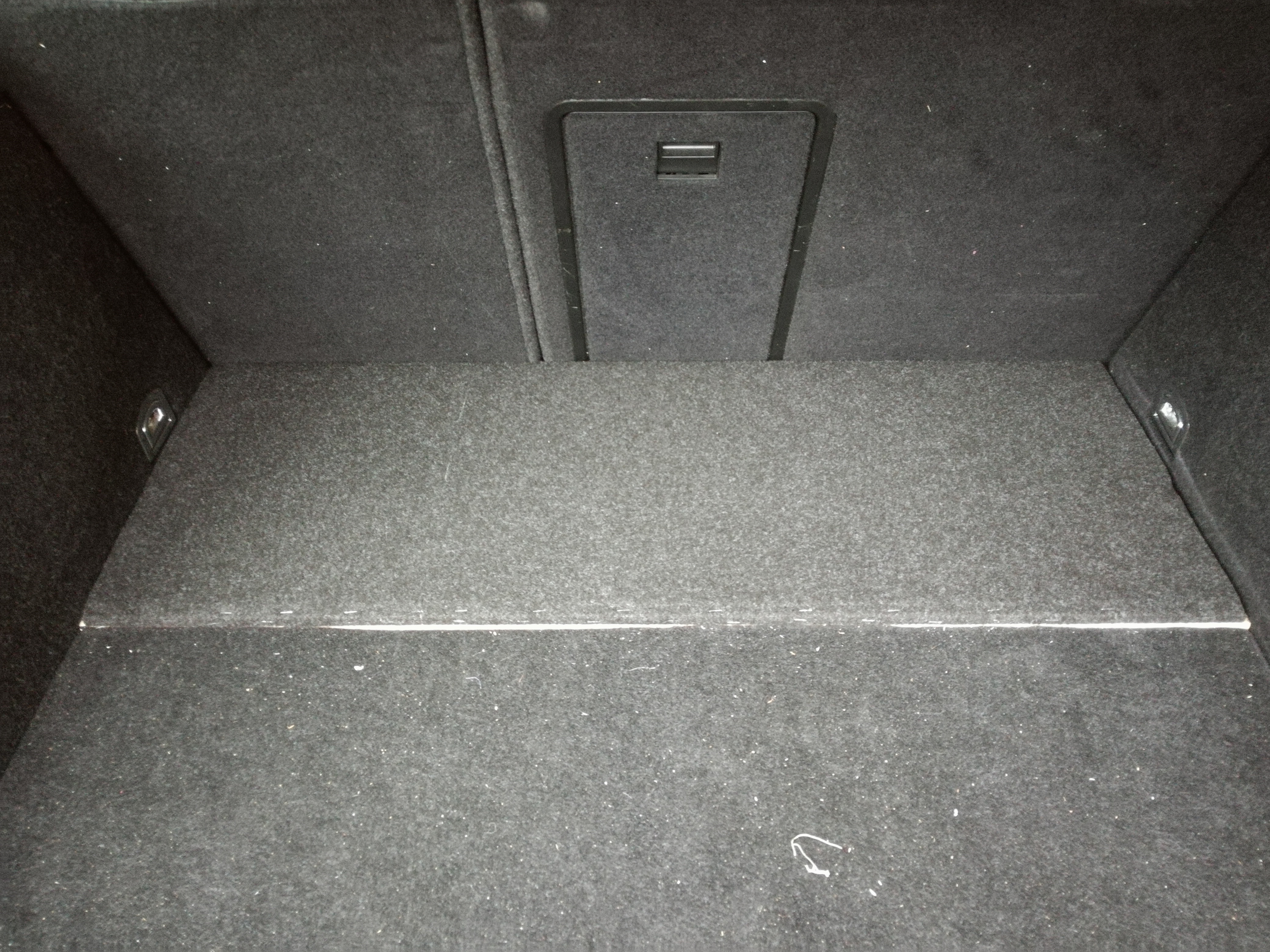

Chiuso:

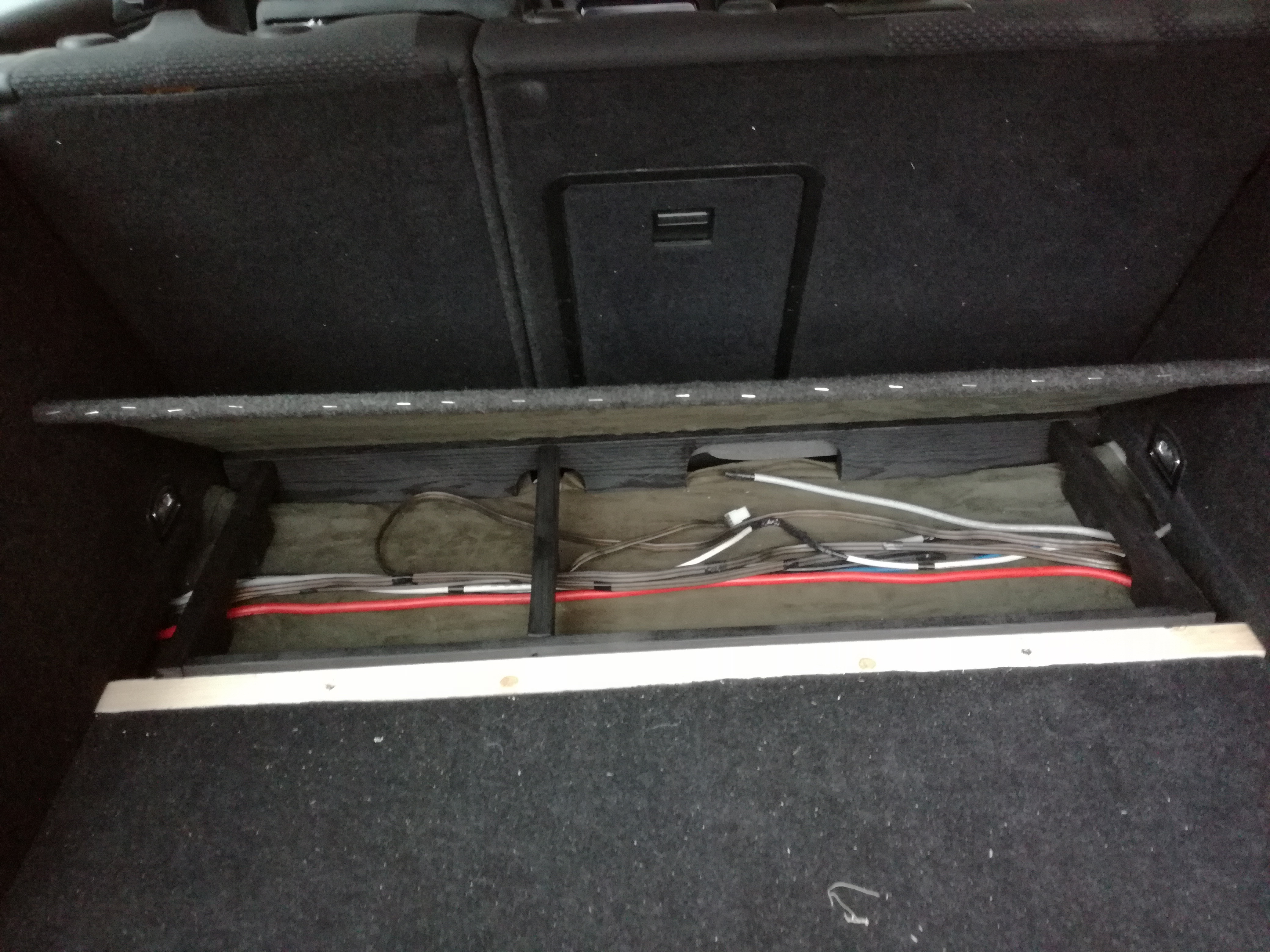

Aperto:


L'interno del vano e la faccia interna del coperchio li ho rivestiti in alcantara verde oliva, non perché questo colore mi piaccia particolarmente, ma solo perché ne avevo un bel pezzo in casa gratis.

Una volta seccata la colla toglierò tutte le grappette che ho messo per tenere in posizione la moquette.

La tavoletta che si vede in battuta sotto al coperchio verrà moquettata insieme alle due parti che sono rimaste del pavimento del bagagliaio.
Questo lo farò in seguito, quando si potrà uscire a comprare il materiale.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
mark3004
Moderatore
Moderatore
Messaggi: 7768
Iscritto il: 9 giu 2012, 23:02
Località: Georgia, USA

Re: Volkswagen Passat 2010

#673

Messaggio da mark3004 »

Installazione stealth bene!
Link tecnici "must read":
GUIDA CROSSOVER: viewtopic.php?f=5&t=15831
GUIDA GAIN: viewtopic.php?f=33&t=13215
BURN IN DRIVERS: viewtopic.php?f=33&t=15058
COMINCIARE SENZA BUTTARE SOLDI: viewtopic.php?f=20&t=14746
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#674

Messaggio da max1974 »

Stealth fino a un certo punto.
Sopra va la cassa del sub che non passa certo inosservata.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#675

Messaggio da max1974 »

Ieri la giornata è stata abbastanza proficua.

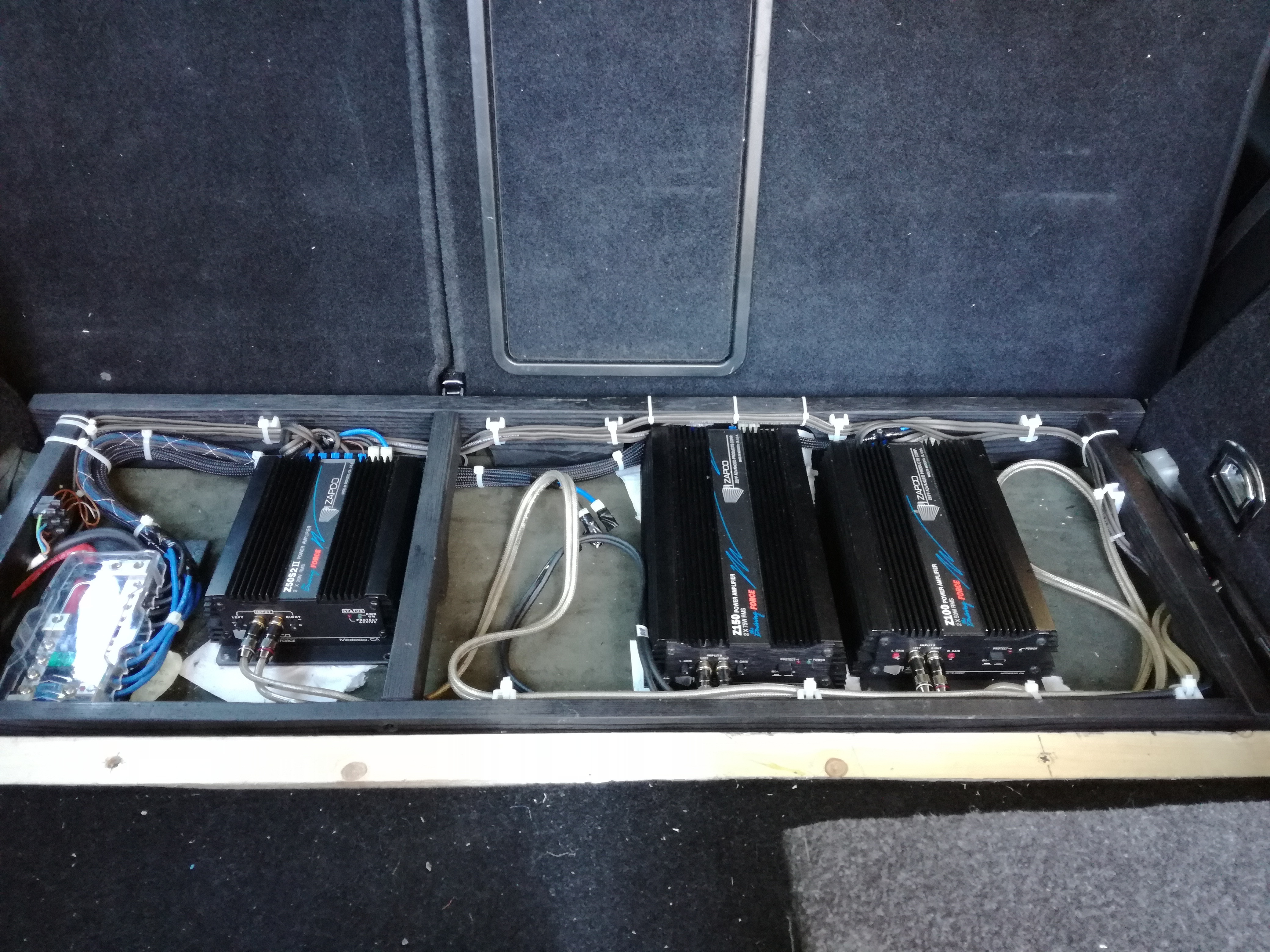

Ho cablato il doppio fondo e posizionato i finali ma non li ho ancora fissati.

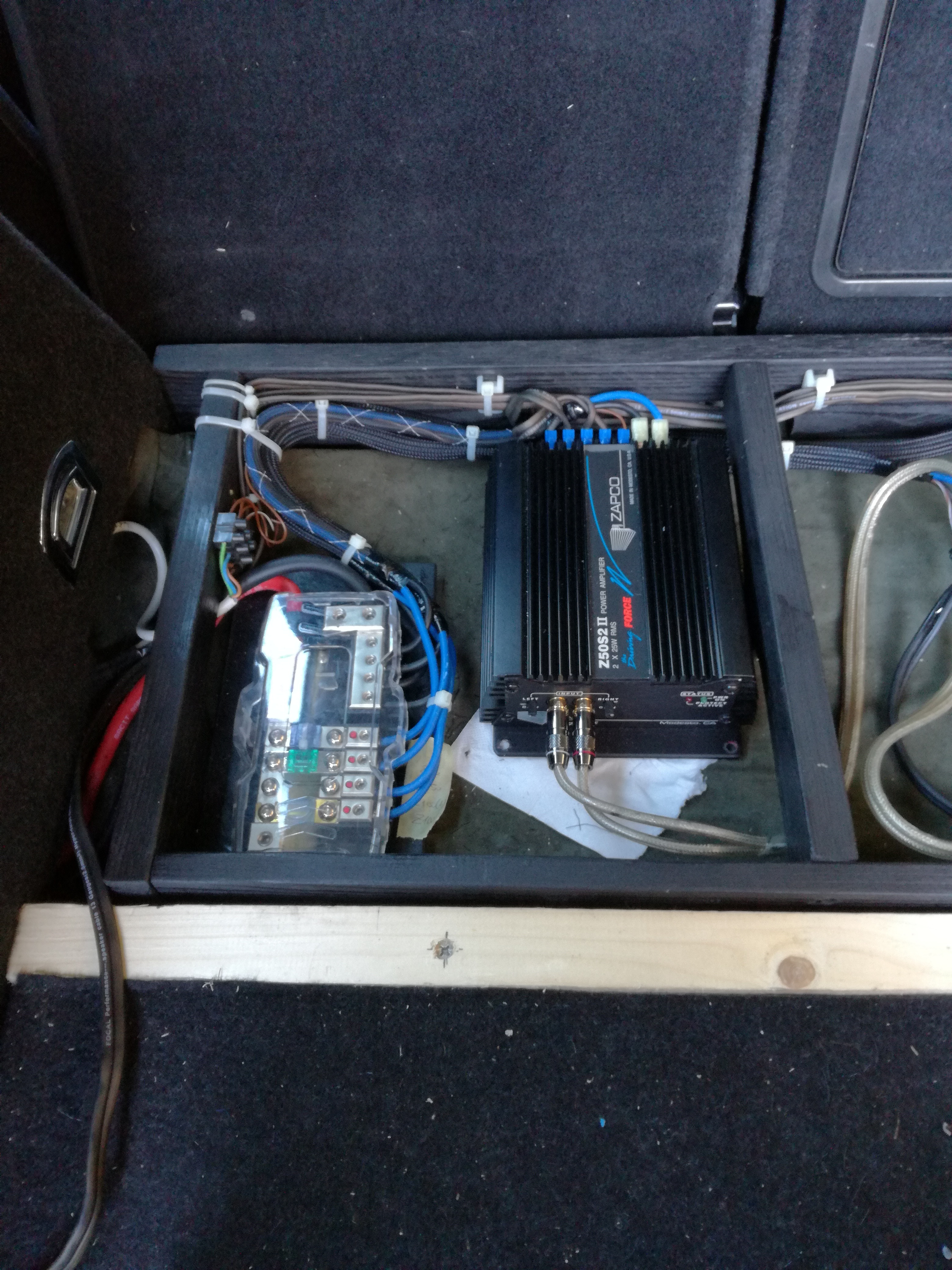

Alla sinistra ho messo lo Z50S2II per i tweeter con vicino il distributore di alimentazione, visto che era l'unico punto con un po' di spazio e visto che il cavo di alimentazione arriva da quella parte. Per la massa ho trovato un foro filettato sul passaruota sinistro e mi sono collegato a quello dopo aver carteggiato per bene e scoperto il metallo.

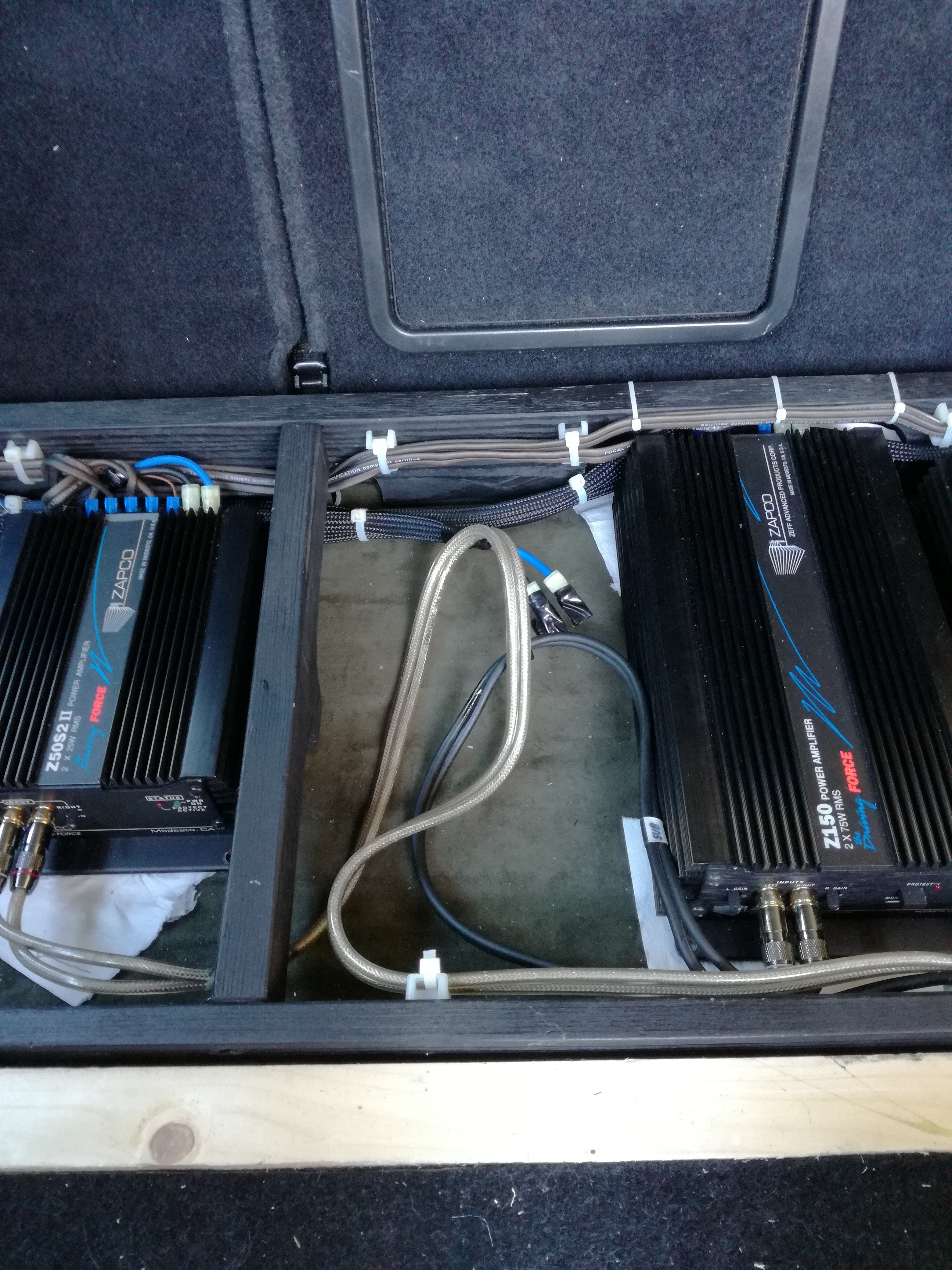

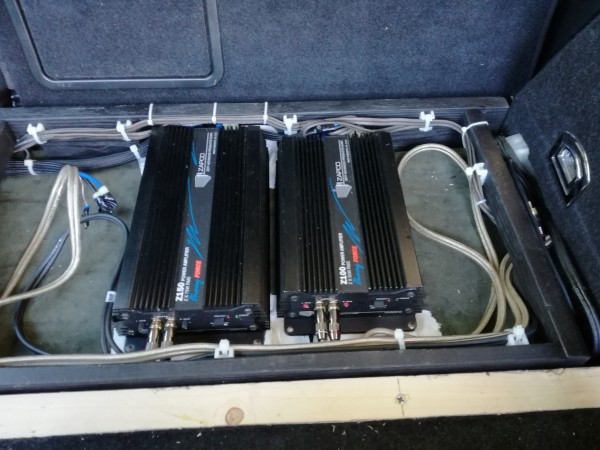

A destra si trovano lo Z100 dei woofer e lo Z150 del sub.

Questo spazio è vuoto ed è destinato ad accogliere un altro Z100. Sono infatti in trattativa per poter fare il dual mono sui woofer: uno Z100 per il woofer di destra e un altro per quello di sinistra.


I fazzoletti di carta che si vedono sotto gli ampli li ho messi per evitare che il velcro si attaccasse e mi bloccasse l'ampli. In questa fase di cablaggio / posizionamento mi fa comodo avere un po' gioco nella posizione degli ampli.

Il cablaggio non è bellissimo ma comunque è abbastanza ordinato: i segnali pre arrivano da destra e viaggiano lungo la parete posteriore del vano, le alimentazioni arrivano da sinistra e viaggiano lungo la parete anteriore.

I cavi degli altoparlanti viaggiano lungo la parete anteriore.
I cavi di alimentazione sono protetti con calza antitaglio. Purtroppo l'ho terminata e non ho potuto fare altrettanto con i cavi degli altoparlanti. Comunque la cosa è prevista, soprattutto per i cavi dei woofer che passano molto vicini alle alette dello Z150.

I cavi pre li ho lasciati lunghi. Li taglierò a misura e reintesterò dopo aver provato che tutto funziona.

Oggi vorrei accendere e dare una controllatina al gain degli ampli: non vorrei che con tutti gli smanettamenti di questi giorni avessi involontariamente mosso i trimmer.

A tempo perso vorrei fare anche due tappi per chiudere le due zone laterali a destra e sinistra del telaio.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
ozama
Supertweeter
Messaggi: 13148
Iscritto il: 17 gen 2017, 18:10
Località: Copparo (Ferrara)

Re: Volkswagen Passat 2010

#676

Messaggio da ozama »

Mi sembra un bel gioco di incastri. Sta venendo bene. :yes: Magari io avrei messo le fascette nere, che uso abitualmente anche per lavoro. Ma di questi tempi, si usa quello che si trova.. ^^
Sono dettagli. :)
Più che altro, non hai una cappelliera o un telo che copre il vano di carico?
Non ho presente la tua auto. Ma ricordo che molte famigliari tedesche (in particolare ricordo le Mercedes) avevano, appunto, una tenda avvolgibile che si tirava tra portellone e sedile posteriore. Altre, una cappelliera in due metà. Tu non hai nulla? Il contenuto del bagagliaio è sempre a vista? :hmm:
Ciao! :)
Sorgente: Pioneer DEH X8500 DAB modificata con sovra campionatore 24/48 ed uscita SPDIF ottica sotto controllo volume da Etabeta.
- DSP Helix DSP3s
- Amplificatore 6 canali Audison AF M6d:
2 canali su woofers Audio Development W60
2 canali su full range 2 pollici Audible Physics 220 CP
2 canali in bridge su sub Sonus by Nostromo & rs250v, in cassa chiusa.
Avatar utente
margna91
Woofer
Messaggi: 1142
Iscritto il: 18 apr 2015, 2:48

Re: Volkswagen Passat 2010

#677

Messaggio da margna91 »

max1974 ha scritto:Supporti impearmeabilizzati con due mani di Unolastic dentro e fuori.
Ho montato le griglie Focal interponendo del neoprene da 1 mm.


Ora, se riesco a reperire il materiale, mi dedicherò alla tasca di finitura.
Riguardando la foto ora a mio lavoro fatto ti sto invidiando un sacco !! Sembra fatta a posta quella predisposizione per farci la tasca estraibile, io come hai detto tu nel mio theard prenderei spunto dal mio lavoro, secondo me viene una cosa molto fine e non difficile da fare.

P.s. complimenti per la Zapcoteca Immagine
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#678

Messaggio da max1974 »

ozama ha scritto: 26 apr 2020, 12:15 Mi sembra un bel gioco di incastri. Sta venendo bene. :yes: Magari io avrei messo le fascette nere, che uso abitualmente anche per lavoro. Ma di questi tempi, si usa quello che si trova.. ^^
Sono dettagli. :)
Più che altro, non hai una cappelliera o un telo che copre il vano di carico?
Non ho presente la tua auto. Ma ricordo che molte famigliari tedesche (in particolare ricordo le Mercedes) avevano, appunto, una tenda avvolgibile che si tirava tra portellone e sedile posteriore. Altre, una cappelliera in due metà. Tu non hai nulla? Il contenuto del bagagliaio è sempre a vista? :hmm:
Ciao! :)

Tranquillo, c'è la tenda avvolgibile. Quando è chiusa non si vede nulla.

Piuttosto ho un problema diverso: lo Z50S2II non si accende. La 12 V c'è, il remote anche.
Mi sa che devo andare al banco.
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
max1974
Midrange
Messaggi: 1888
Iscritto il: 24 giu 2016, 12:56
Località: Conca Ternana nell'Umbria del Sud

Re: Volkswagen Passat 2010

#679

Messaggio da max1974 »

margna91 ha scritto: 26 apr 2020, 13:40
max1974 ha scritto:Supporti impearmeabilizzati con due mani di Unolastic dentro e fuori.


Ho montato le griglie Focal interponendo del neoprene da 1 mm.




Ora, se riesco a reperire il materiale, mi dedicherò alla tasca di finitura.
Riguardando la foto ora a mio lavoro fatto ti sto invidiando un sacco !! Sembra fatta a posta quella predisposizione per farci la tasca estraibile, io come hai detto tu nel mio theard prenderei spunto dal mio lavoro, secondo me viene una cosa molto fine e non difficile da fare.

P.s. complimenti per la Zapcoteca Immagine

Per il momento sulle tasche sono fermo.
Quando ci potremo muovere di nuovo vedrò di reperire un po' di materiale e valuterò la soluzione migliore.

Grazie per la Zapcoteca. Però quella di Alessio è più bella!
MASSIMO

Auto: Fu... VW Passat Variant

Sorgente: Pioneer DEH-80PRS / Kenwood KRC-658R / Kenwood KDC-C469 modificato
Ampli Woofer: 2 x Zapco Z100 in dual mono
Ampli Tweeter: Zapco Z50S2II
Ampli Sub: Zapco Z150
Altoparlanti FA: Kit 2 vie Focal 165AS
Subwoofer: Ciare CW254 in bass reflex
Avatar utente
margna91
Woofer
Messaggi: 1142
Iscritto il: 18 apr 2015, 2:48

Re: Volkswagen Passat 2010

#680

Messaggio da margna91 »

max1974 ha scritto:
margna91 ha scritto: 26 apr 2020, 13:40
max1974 ha scritto:Supporti impearmeabilizzati con due mani di Unolastic dentro e fuori.


Ho montato le griglie Focal interponendo del neoprene da 1 mm.




Ora, se riesco a reperire il materiale, mi dedicherò alla tasca di finitura.
Riguardando la foto ora a mio lavoro fatto ti sto invidiando un sacco !! Sembra fatta a posta quella predisposizione per farci la tasca estraibile, io come hai detto tu nel mio theard prenderei spunto dal mio lavoro, secondo me viene una cosa molto fine e non difficile da fare.

P.s. complimenti per la Zapcoteca Immagine

Per il momento sulle tasche sono fermo.
Quando ci potremo muovere di nuovo vedrò di reperire un po' di materiale e valuterò la soluzione migliore.

Grazie per la Zapcoteca. Però quella di Alessio è più bella!
È la mia la più bella, diffida dalle imitazioni Immagine
Rispondi

Torna a “La mia Auto - Work in Progress”
