BMW X1 di Fabio555

#1

Messaggio da Fabio555 »

Ciao a tutti, riapro qua il thread sul mio impianto che attualmente ha raggiunto una configurazione oramai definitiva.
L'auto è una BMW X1 s20d dotata di serie di una sorgente business.
Faccio un po' il riassunto che ha portato alla mia scelta finale.
Inizialmente la mia idea era quella di mantenere la sorgente di serie e interfacciare un Bitone o Helix P-dsp attraverso
le uscite speakers. Gia che non amo le troppe conversioni, poi so di molti che hanno rumori o ronzii pressochè ineliminabili,
inoltre la scarsissima qualità della Business e le sue poche funzioni mi hanno fatto optare per la realizzazione di un impianto
in parallelo con frontalino messo su un portaoggetti in plancia e il il resto della sorgente sul cassetto portaoggetti.
La sorgente originale è ancora collegata agli altoparlanti posteriori, in questo modo non ho perso i sensori di parcheggio
e non ho rovinato l'estetica della plancia.

Il mio progetto è partita con la scelta della sorgente, la nuovissima Pioneer deh 80 prs che legge cd, mp3, usb, sd, ha il bluetooth,
un valido processore, e la timbrica Pioneer.

Per gli amplificatori, dopo alcune prove sul precedente impianto e l'ultima a banco ho scelto nettamente per la medioalta il mio Audison lrx4.300 tweekkato by Mr Proaudio,
preferendolo al mio Pq20 e per la mediobassa uno Zapco Z150 che ho preferito all'Orion xtr2150 solo per un fatto di ingombri senza rinunciare comunque a buone prestazioni.

Per gli altoparlanti ho scelto dei woofer sottosedile Rainbow w200 xplain, medi Res an100fco e tweeter Superdetector.

Obbiettivo di avere un buon impianto nelle predisposizioni di serie e il più possibile nascosto accettando i compromessi che ne derivano.

DI seguito qualche foto e fase realizzativa
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#2

Messaggio da Fabio555 »

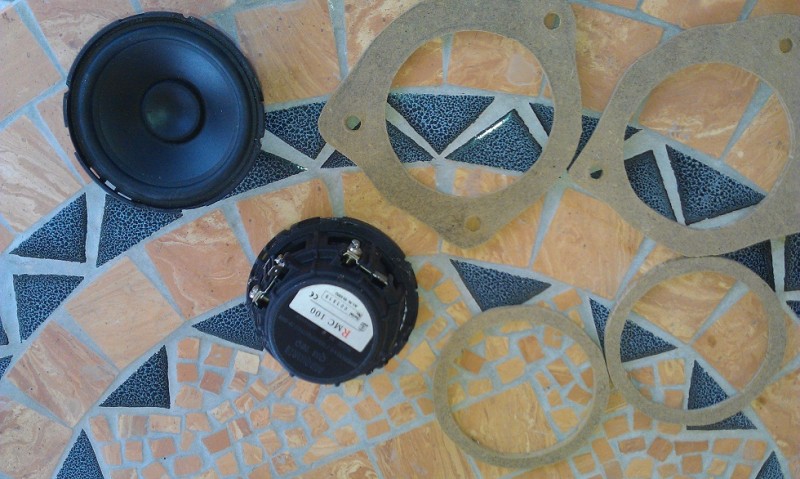

Comincio con la relizzazione degli adattatori per i woofer sottosedile.
La mia abilità con la sega è paragonabile a quella di Belen Rodriguez (il seghetto alternativo ovviamente X3 )
quindi i supporti sottosedile fanno schifo però ho cercato di farli massicci e ben fissati alla struttura originale, ho utilizzato mdf da 19mm
due strati sagomati in modo da creare una cassa chiusa senza perdite d'aria e molto robusta.

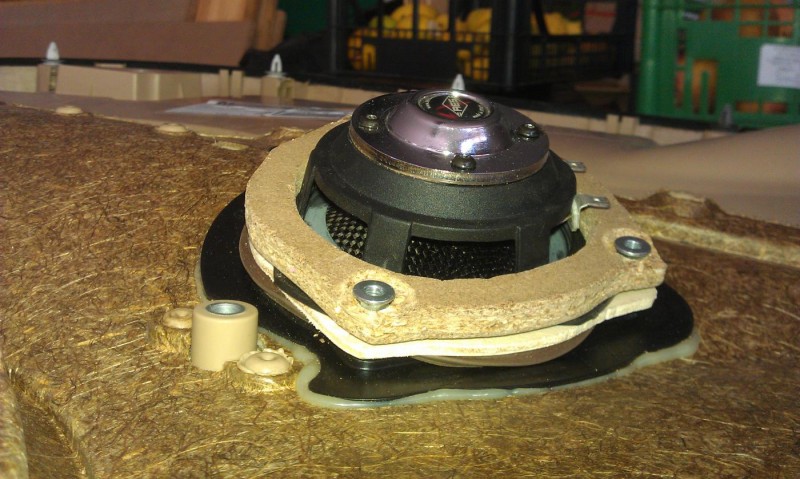

Per i medi ho realizzato degli adattatori sempre in legno e li ho fissati prendendoli a sandwich in modo da garantire allo stesso modo un fissaggio privo di perdite d'aria.
Allegati
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#3

Messaggio da Fabio555 »

I tweeter sono stati montati sugli alloggiamenti originali dopo qualche modifica col dremel, dall'estermo comunque non si vede niente.
Ho insonorizzato il box sottosedile con del Geko e allo stesso modo un po' dietro ai medi.

Qua una foto dellla portiera ancora non finita di rimontare.




Il woofer sottosedile si vede male, purtroppo non ho fatto foto prima, comunque l'ho fissato con uno staffaggio robusto al box di serie e ho utilizzato delle guarnizione per essere sicuro della perfetta tenuta del box (almeno sul lato woofer)
Allegati
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#4

Messaggio da Fabio555 »

Ho sistemato gli amplificatori nel bagagliaio vicino alla batteria, nello stesso spazio dove la BMW monta le proprie elettroniche.
Il punto di massa è lo stesso sia per la sorgente che per i finali e l'alimentazione della sorgente passa per il distributore d'alimentazione protetta da fusibile
Questo il risultato finale
Allegati
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#5

Messaggio da Fabio555 »

Il frontalino lo posizionerò su questo cassetto, ancora non ho terminato i collegamenti, un mio amico che ha un laboratorio di elettronica mi sta costrunedo dei connettori artgianali per evitare di saldare i cavi direttamente e rendere la modifica reversibile. A Luglio quando torno in Italia e spero che avrà finito.
Per adattare l'antenna ho comprato un connettore fakra - din mentre il sottochiave (che nelle bmw non c'è) l'ho prelevato dall'accendisigari.
Intanto ho provato un po' il tutto con una taratura abbozzata e qualche misura per rendermi conto di eventuali problemi installativi.
Devo dire che a primo impatto si capisce che il sistema ha buone potenzialità, nonostante ho passato quasi tutti i cavi nel lato passeggero per semplificare la vita e la sorgente è posizionata dentro il cassetto portaoggetti proprio dietro la fusibiliera e un'altra grossa centralina non ho assolutamente nessun fruscio, anche a volume al massimo il silenzio è assoluto.
I supporti sottosedile, nonostante penosi alla vista, fanno il loro lavoro egregiamente, il basso è bello potente, e la discesa è buona.
Non si sente davvero la necessità di un sub.
I superdetector hanno una buona risposta fuoriasse, la medioalta è equilibrata e l'RTA ha mostrato una risposta abbastanza piatta dai 300 agli 8k, sopra qualche correzione con l'equalizzatore e sotto ci devo ancora lavorare per trovare i tagli adeguati.

Per la taratura penso comunque di affidarmi ad un installatore esperto dato che il posizionamento di serie è più difficile da far rendere rispetto ad uno "libero" ed ho problemi con la scena (anche se ancora ci ho lavorato troppo poco per giungere a conclusioni)

Tutto sommato sono soddisfatto del lavoro che mi ha portato via 3 sabati e una domenica tra installazione, preparazione dei supporti, modifiche etc etc.....

Appena torno cercherò di postare qualche foto del frontalino e della sorgente fissati nella loro posizione definitiva...A presto
Allegati
Avatar utente
Cosmic
Tweeter
Messaggi: 3157
Iscritto il: 11 giu 2012, 9:40
Località: Roma

Re: BMW X1 di Fabio555

#6

Messaggio da Cosmic »

Ottimo inizio Fabio... complimenti! In bocca al lupo x l'avanzamento lavori!
Alessandro
Auto:Volvo C30 D2 - Nissan Patrol GR Y61
Avatar utente
giopego
Subwoofer
Messaggi: 459
Iscritto il: 12 giu 2012, 21:24
Località: Mestre
Contatta:

Re: BMW X1 di Fabio555

#7

Messaggio da giopego »

complimenti per il lavoro!!!

Io ho un serie 3 ma con radio professional che collegata al p-dsp mi sta portando non pochi problemi.
La tua idea di fare un impianto parallelo è molto valida, soprattutto grazie alla presenza di quel "cassetto" dove alloggiare il frontalino ;)

i medi in porta vedo che li hai anche inclinati verso il punto d'ascolto giusto?
io non sono molto pratico con il legno e quindi per ora mi sono limitato a dei supporti "piatti" ma per avere una scena accettabile è doveroso orientarli meglio :D
EnJoY yOuRsElF
Avatar utente
Marsur
Supertweeter
Messaggi: 9212
Iscritto il: 27 mag 2012, 10:11

Re: BMW X1 di Fabio555

#8

Messaggio da Marsur »

...
Ultima modifica di Marsur il 27 feb 2016, 2:13, modificato 1 volta in totale.
"alta fedeltà" è un termine di marketing e un terreno di scontro.
"my - fy" è libertà di pensiero, il miglior compromesso per ognuno e rispetto per ogni appassionato di musica.
La "hi - fi" d'élite non esiste.
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#9

Messaggio da Fabio555 »

Grazie ragazzi,
in realtà i medi non sono orientati, se i problemi di scena non si risolveranno modificherò la loro posizione (nemmeno io sono pratico col legno e si vede XD ).

Il cassettino portaoggetti mi ha salvato :) , nel mio caso che avevo gia la business fare l'upgrade con la Professional + processore mi sarebbe costato quanto tutto il mio intero impianto e penso che comunque non avrei raggiunto gli stessi risultati (fruscii a parte), la deh 80 suona davvero bene ed è completissima. ;)
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#10

Messaggio da Fabio555 »

Aggiorno i lavori, oggi ho montato il frontalino nella posizione definitiva, alla fine i miei amici del laboratorio non sono stati in grado di farmi i connettori quindi ho saldato un cavo flat sia dalla parte del frontalino che della sorgente e li ho scoppiati usando 2 coppie di connettori db25.
In questo modo se mi prende voglia di spostare la sorgente basta comprare un cavo db25 commerciale e posso aumentare le distanze.
Metto una foto del supporto del frontalino, la griglietta laterale sulla sinistra serve per il microfono del bluetooth che ho incastrato direttamente dentro il legno. Il rivestimento poteva venire meglio ma mi sono accontentato dato che ho rifatto 2 volte il lavoro (la prima volta non avevo previsto il microfono!!) XD
Allegati
Ultima modifica di Fabio555 il 1 gen 2013, 14:27, modificato 1 volta in totale.
Avatar utente
bravohiend
Midrange
Messaggi: 2903
Iscritto il: 24 mag 2012, 10:44
Località: napoli

Re: BMW X1 di Fabio555

#11

Messaggio da bravohiend »

bella integrazione :)
w.i.p. in corso(ma chi me lo ha fatto fare..)

uno di quelli dell'audiocarsterIoteam
Avatar utente
AngiHK
Midrange
Messaggi: 2113
Iscritto il: 6 lug 2012, 1:00
Località: prov. Brescia

Re: BMW X1 di Fabio555

#12

Messaggio da AngiHK »

Bravo Fabio , lavoro pulito e discreto , senza stravolgere troppo. ;)
....ci devo riflettere.

La mia Focus -Configurazione impianto-
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#13

Messaggio da Fabio555 »

Grazie per i complimenti, lo step successivo, dato che devo smontare le portiere perche' l'autotaratura mi ha fatto fuori un medio, e' quello di provare a orientare meglio i medi verso l'ascoltatore. Questo dovrebbe alzare la scena un pochino rimanendo sempre in predisposizione...
Avatar utente
giopego
Subwoofer
Messaggi: 459
Iscritto il: 12 giu 2012, 21:24
Località: Mestre
Contatta:

Re: BMW X1 di Fabio555

#14

Messaggio da giopego »

Fabio555 ha scritto:Grazie per i complimenti, lo step successivo, dato che devo smontare le portiere perche' l'autotaratura mi ha fatto fuori un medio, e' quello di provare a orientare meglio i medi verso l'ascoltatore. Questo dovrebbe alzare la scena un pochino rimanendo sempre in predisposizione...
come hai fatto fuori un medio?!?!?!?!!??
EnJoY yOuRsElF
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#15

Messaggio da Fabio555 »

giopego ha scritto:
Fabio555 ha scritto:Grazie per i complimenti, lo step successivo, dato che devo smontare le portiere perche' l'autotaratura mi ha fatto fuori un medio, e' quello di provare a orientare meglio i medi verso l'ascoltatore. Questo dovrebbe alzare la scena un pochino rimanendo sempre in predisposizione...
come hai fatto fuori un medio?!?!?!?!!??
Ho impostato i tagli di tutti gli ap (il passaalto del medio l'ho messo a 250hz)...poi ho avviato l'autotaratura che automaticamente me li ha messi a 80hz e ha inviato segnali di test ad alto volume...risultato il medio ora distorce.... -.-
Cmq ne ho gia comprati un'altra coppia e domani li cambio ;)
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#16

Messaggio da Fabio555 »

Ancora non e' finita....ho comprato un'altra coppia di An100 su ebay annunci, l'unica che ho trovato, questo mi contatta e guarda caso e' uno del mio paese che conoscevo pure di vista. Prendo i medi e torno a casa...oggi li provo a banco e uno gracchia...controllo per bene e ci sono dei trucioli di ferro dentro l'ap...i riescono a vedere dall'anello vicino l'ogiva.
Lo contatto e (dopo avermi detto che li aveva messi sul suo banco di lavoro non immaginandosi che avrebbero preso dei trucioli) molto onestamente mi propone di ridarmi meta' dei soldi (alla fine a me serve solo un medio) e di provare a riparare l'altro.

Intanto ho fatto una taratrura stasera e il miglioramento e' stato notevole...l'errore che avevo fatto i giorni precedenti era quello di aver attenauto il canale sinistro invece del destro, me ne sono accorto stasera! Poi regolando i ritardi temporali la scena si e' centrata e ad orecchio si sente pure un bel suono in tutta la gamma. Domani faccio qualche RTA per verificare le mie impressioni e vedere dove intervenire ma i risultati stanno incominciando a farsi sentire... ;)
Avatar utente
Nyocs
Midrange
Messaggi: 1954
Iscritto il: 23 mag 2012, 20:45
Località: Martinsicuro (TE)
Contatta:

Re: BMW X1 di Fabio555

#17

Messaggio da Nyocs »

Ottimo Fabio, sono contento che hai risolto!
Aspetto di vedere i grafici delle RTA....:)
Avatar utente
bravohiend
Midrange
Messaggi: 2903
Iscritto il: 24 mag 2012, 10:44
Località: napoli

Re: BMW X1 di Fabio555

#18

Messaggio da bravohiend »

Nyocs ha scritto:Ottimo Fabio, sono contento che hai risolto!
Aspetto di vedere i grafici delle RTA....:)
Golosone XD
w.i.p. in corso(ma chi me lo ha fatto fare..)

uno di quelli dell'audiocarsterIoteam
Avatar utente
Fabio555
Midrange
Messaggi: 1565
Iscritto il: 20 giu 2012, 3:41

Re: BMW X1 di Fabio555

#19

Messaggio da Fabio555 »

Aggiorno un po' la situazione....Ieri mentre andavo al lavoro e ascoltavo i Deep Purple l'impanto ha cominciato a fare un gran casino....ho spento subito ma si sentiva puzza di bruciato, tornando la sera ho staccato il fusibile della medioalta e i woofer suonavano correttamente. Quindi ho provato i seguenti componenti a banco, amplificatore della medioalta perfetto, sorgente perfetta, tweeter e medi tutti rotti...

Un cavo rca si era danneggiato andando a massa è ha mandato l'ampli in protezione, dato che filtro tutto in attivo dalla sorgente probabilmente non c'erano protezioni a valle e gli altoparlanti si sono danneggiati, purtroppo devo dire addio ai res e iniziare un nuovo progetto... oggi ho iniziato facendo i supporti del nuovo medio l'Mb quart qm100 che sara' accoppiato al proaudio twa 26.

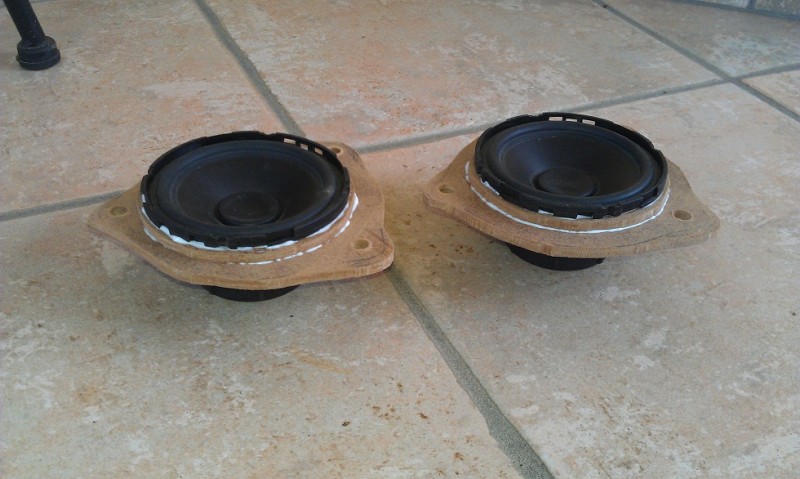

I supporti li ho fatti molto simili agli originali scegliendo di incollare l'altoparlante (era l'unica maniera di montarlo per non rovinare la predisposizione)...
Da domani devo iniziare a realizzare il passivo dato che al posto dell'audison montero' un altro Pioneer prs d800.
Qualche foto
Allegati
Ultima modifica di Fabio555 il 4 nov 2012, 19:45, modificato 2 volte in totale.
Avatar utente
devillorenz
Subwoofer
Messaggi: 232
Iscritto il: 26 mag 2012, 19:02
Località: Cuggiono
Contatta:

Re: BMW X1 di Fabio555

#20

Messaggio da devillorenz »

e del pioneer non dici nulla? :D
