Toyota Corolla..... 5 anni in breve

[Alessio Giomi]

Vediamo di riassumere con poche parole e molte foto il percorso che ho fatto con la Corolla

GLI ALBORI: ebbene sì... solo una mattonella di butile e TARGET AUDIO TDK600 non amplificati su supporto in plastica.........
Una rivelazione rispetto agli AP di serie..... quando basta poco.....

Da qui in avanti facciamo sul serio (o quasi)


Partiamo dall'alimentazione:

Alcune foto sono un po' datate..... Il distributore l'ho poi cambiato.....
Quello di adesso è simile ma con il Volmetro.
Il cavo è un 35mmq ed arriva , lungo il battitacco sx, fino in bauliera nel doppiofondo.

Massa:
Parte dal distributore in rame che vedremo in foto dopo, ed arrivava al bullone delle cintura posteriori.(la zona era stata abbondantemente cartata).
Adesso è sempre nei pressi del bullone-cinture ma ho forato la carrozzeria con un bullone autofilettante

Insonorizzazione portiere anteriori:

Ho insonorizzato con Buty la lamiera esterna; doppio strato dietro al Wf e l'aggiunta di una mattonella di Dynaxorb.


Mentre la lamiera interna era stata "tartassata" con mappy (solita ditta del Buty).
In seguito vedremo che sia lamiera esterna che interna sono state abbondantemente trattate con pasta Brax

Nelle prime foto avevo ancora i PERFORMA..... Nella terzagli ESB 8000.16

Per la cartella ho utilizzato i residui del buty ed un prodotto semi-sconosciuto della ETG....(sempre guaina bituminosa è)

Non ho foto di quest'ultima........ sto editando la discussione ed aggiungendo le foto scomparse inizialmente uplodate da canali esterni

RE-EDIT trovato le foto eccole

[Alessio Giomi]

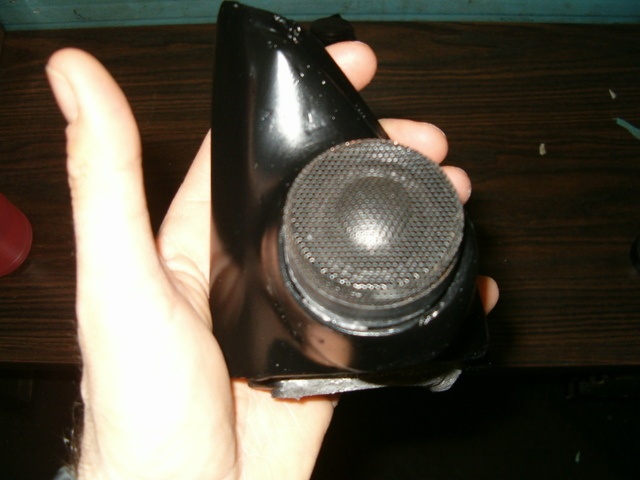

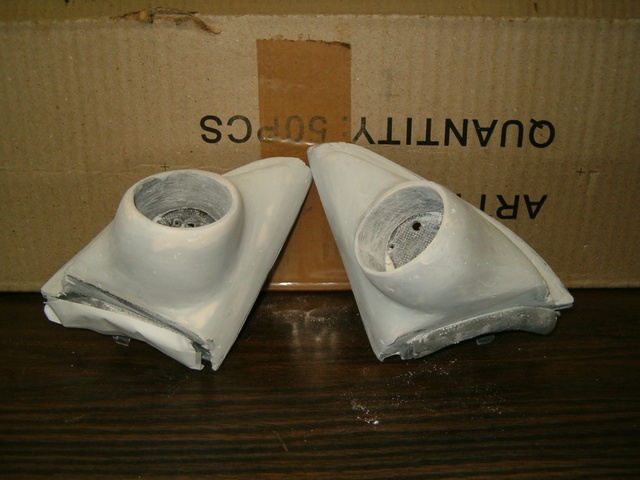

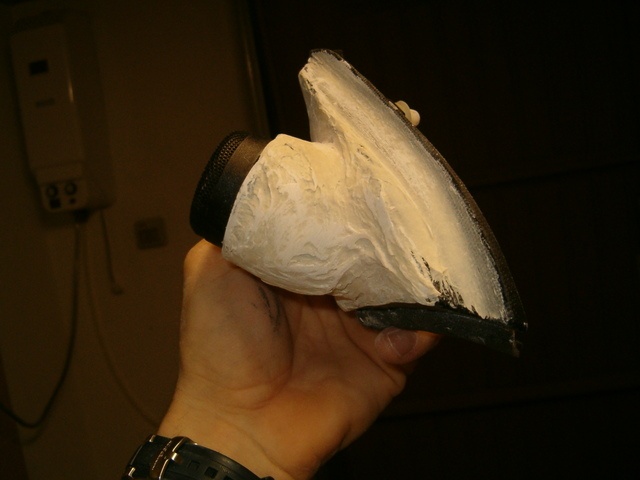

Supporti Wf in MDF e Creazione struttura Tw nel triangolo specchietti.

Perdonatemi ma l'utilizzo del legno e tantopiù dello stucco di VTR sono per me ancora oscuri......

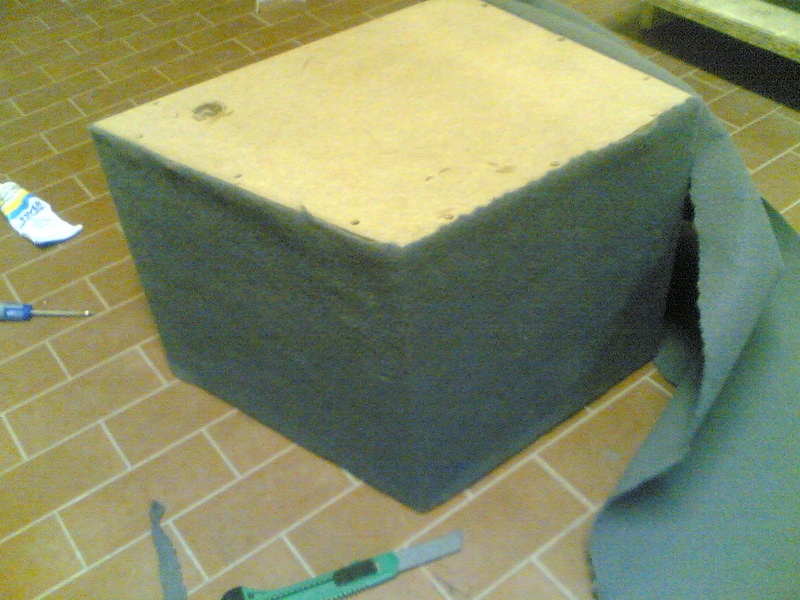

Cassa SUB 20 litri Lordi:

e con una copertina sopra:

[Alessio Giomi]

Amplificatori.....

PRIMA-DURANTE-DOPO

PRIMA:

Purtroppo l'età cominciava a farsi sentire... diversi ammacchi sulle carcasse.....
(poco visibili dalla foto)

DURANTE:

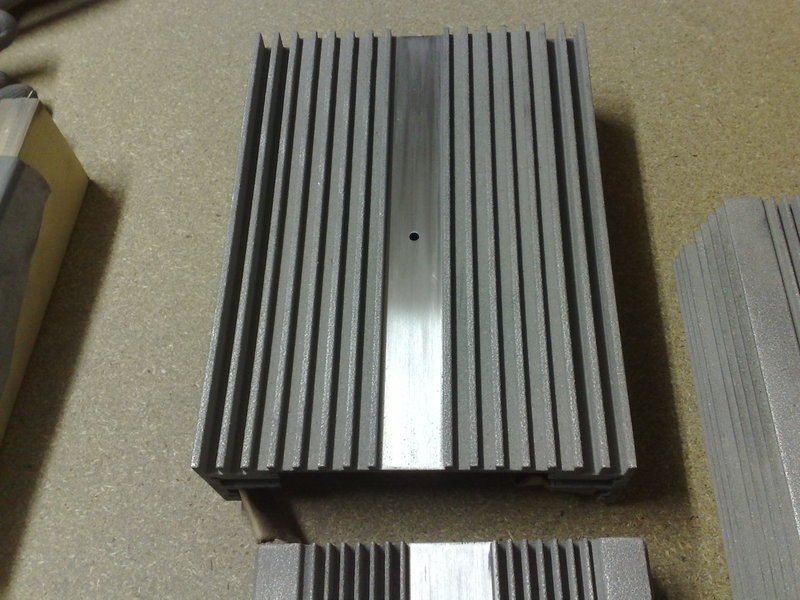

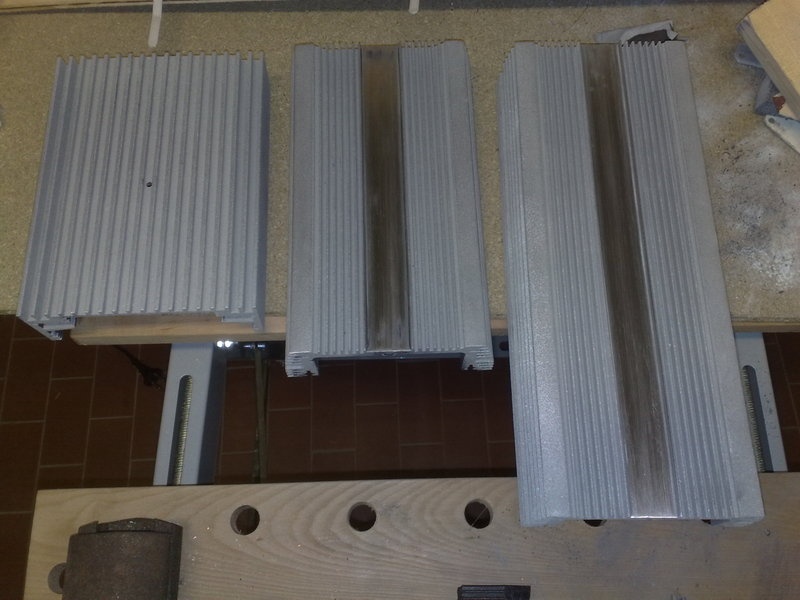

Dopo la sabbiatura:

Particolare ingrandito:

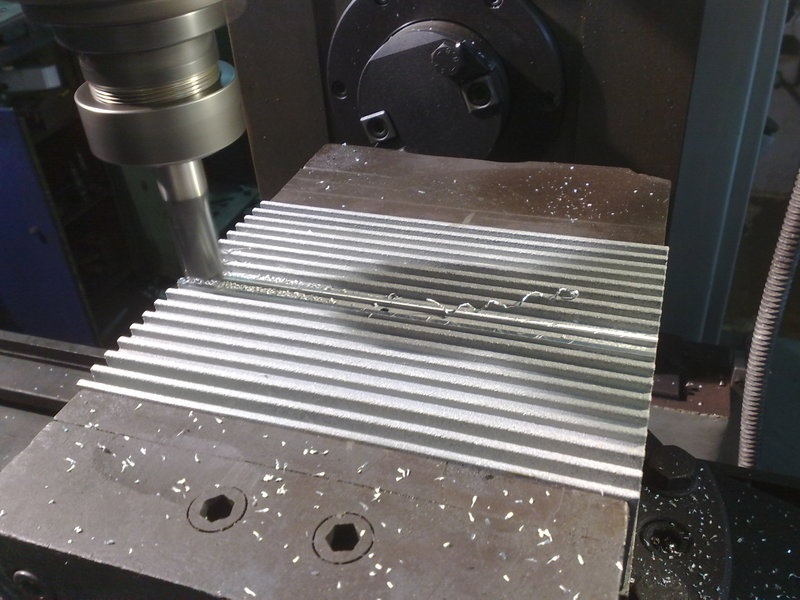

Il piccolo S80 ha subito anche una bella fresatura alle alette per somigliare ai fratelli

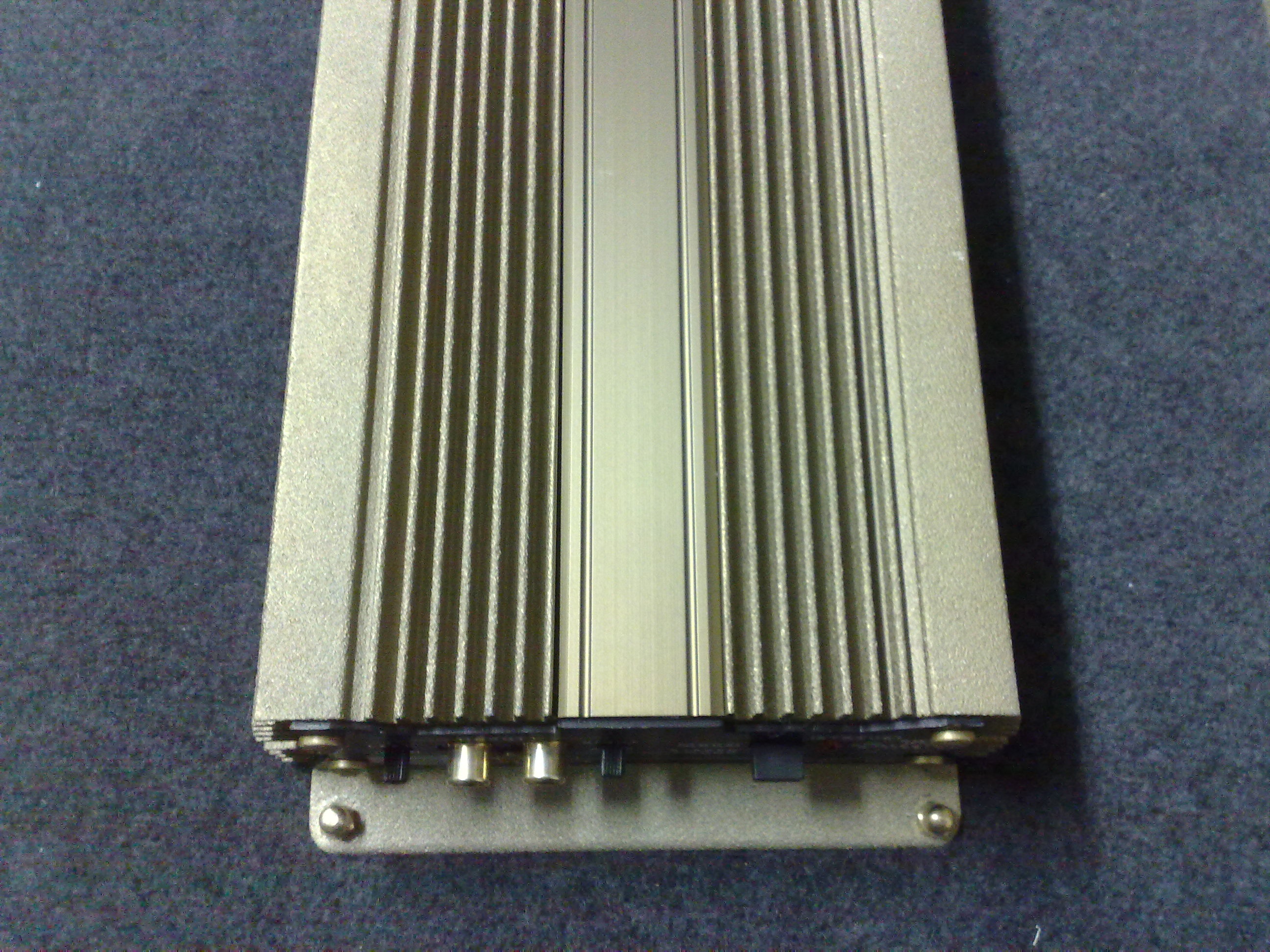

DOPO:

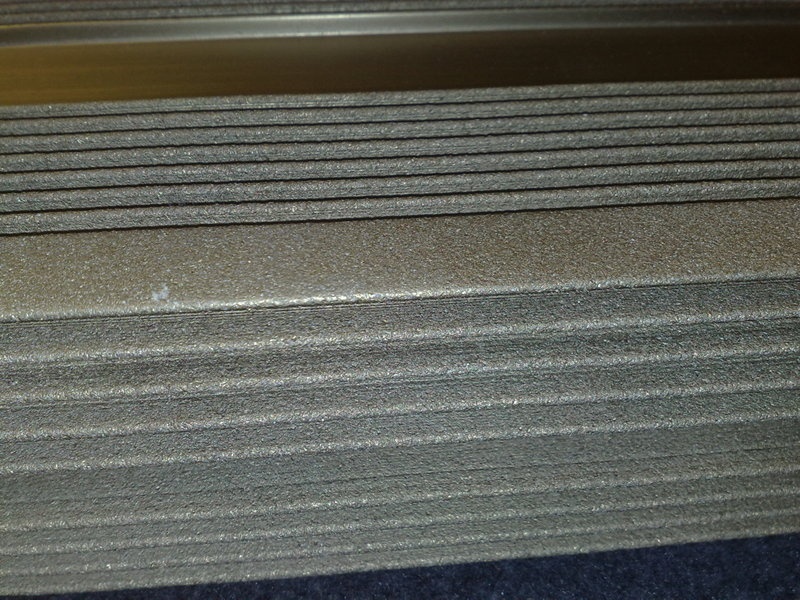

Anodizzazione color bronzo:

P.S. non vi posto le foto di smontaggio e rimontaggio.... ma naturalmente non li ho mandati ad Anodizzare nè tantomeno a sabbiare con le elettroniche dentro

[Alessio Giomi]

Doppiofondo:


SOPRA:

SOTTO:

[Alessio Giomi]

Si vede il pulsante????
Accende i led che si vedono BELLI sfuocati nella foto successiva.....

Evito così che restino accesi tutto il tempo......

Ed ecco quello dall'altra parte del doppiofondo.....

Queste striscine di led sono ORRIPILANTI..... Ma vi garantisco che non si vedono..... sono nascoste dalle "tettoie"......

[Alessio Giomi]

Qui avevo terminato tutti i cablaggi del doppiofondo e restava solo da mettere la maniglia ed immoquettare il tappo....

Ecco le FOTO....compresa la prova in Auto.

Ai cavi delle ventole ho saldato dei faston e le ho collegate all'alimentazione; quindi coperto il collegamento col cappuccio in plastica.

Particolare.

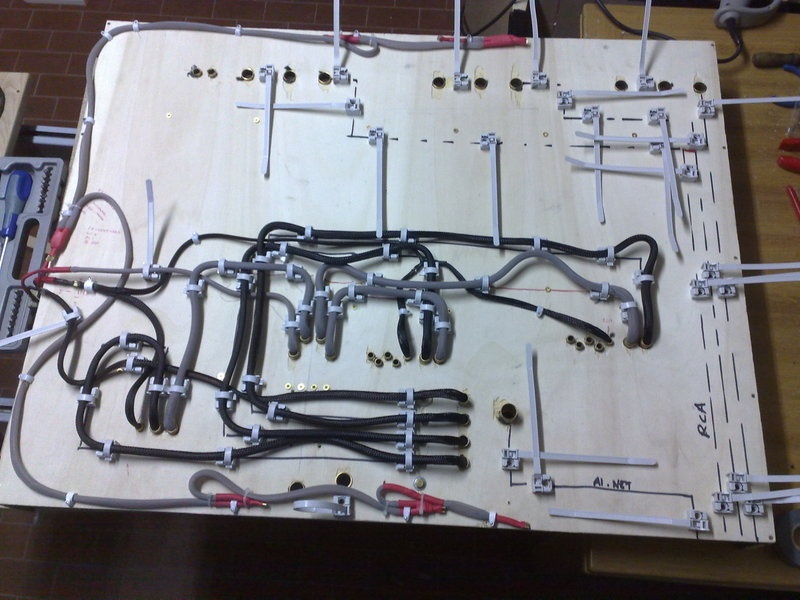

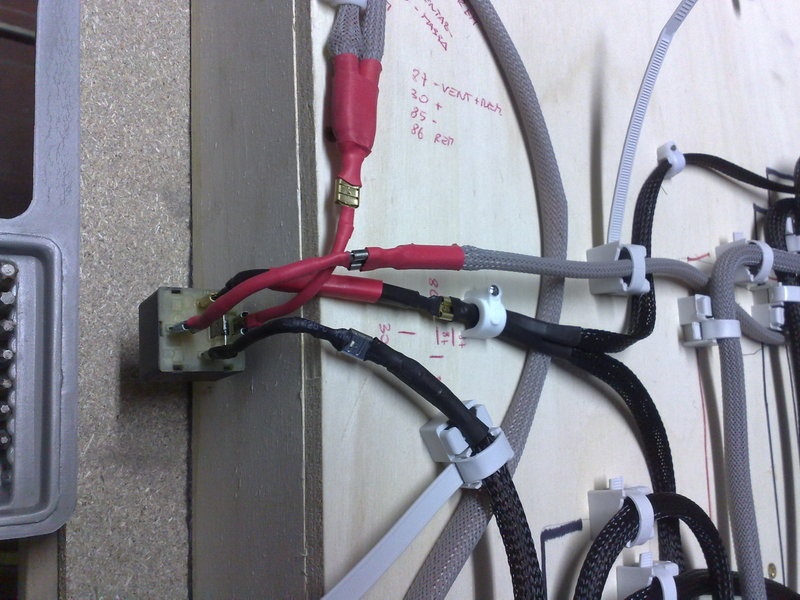

Finalmente il cablaggio è terminato.......
Ho cercato (e ci sono riuscito) di non incrociare ALIMENTAZIONE E MASSA con SEGNALE e POTENZA
Nella foto mancano solo i cavi di potenza e il segnale ......Si vede la scritta RCA sul legno..... mentre i cavi di potenza entreranno (anzi usciranno) da i "pozzetti piccoli" rimasti liberi

Vista globale:


Posizionato in auto.

[Alessio Giomi]

altre foto varie della realizzazione doppiofondo e anodizzazione degli Zapco

@Etabeta anche io mi son cimentato nello smontaggio-rimontaggio delle mollette dei vecchi Zapco....

Quello che vedi è lo Zapco S80 appena tornato dalla sabbiatura/anodizzazione
e l'altro uno Zapco Z150

[Alessio Giomi]

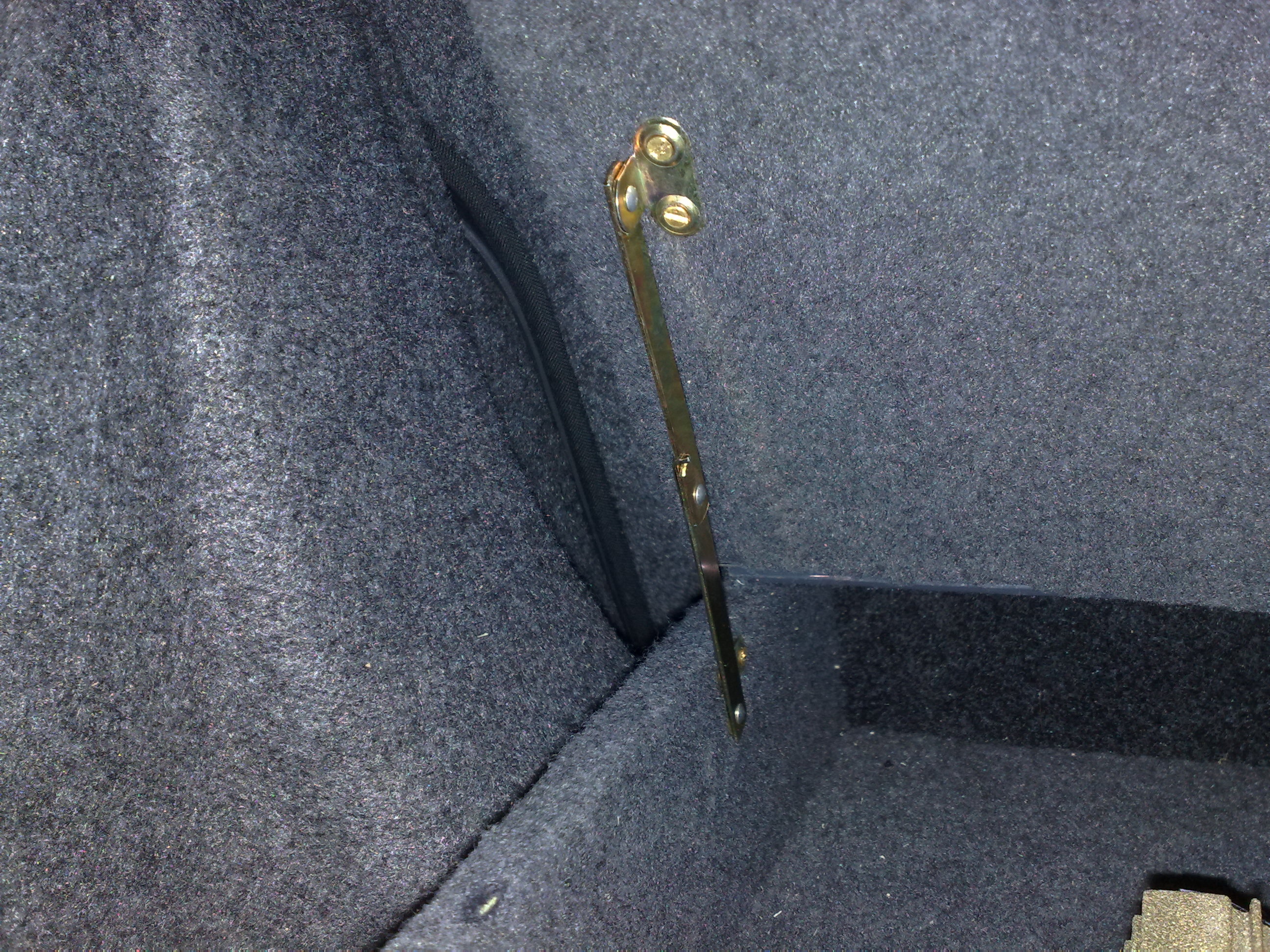

Questo evita che il tappo mi cada sulla testa (pelata )

Poi ho inserito 2 ulteriori strisce di led (era veramente triste prima:redface:)

L'effetto in foto è molto "direzionale" ma in realtà la luce è abbastanza diffusa.

[Alessio Giomi]

Qui invece ho dovuto escogitare qualcosa per evitare che il coperchio al centro si "imbarcasse" sotto il peso di eventuali bagagli

Sono dei blocchetti di legno a misura rivestiti di moquette...
Almeno adesso il coperchio poggiava in quattro punti

Dima:

[Alessio Giomi]

Taglio........

Prov in campo..... mmmmm sì, ci può stare......

Moquette e montaggio in auto

[Alessio Giomi]

Pasta Brax!!!!!


Allora:
Tagliai la griglia di protezione originale del wf....

Vediamo almeno di farla passare questa musica.....
Poi gli ho "dato" di butyflex e pasta Brax. (qualità foto pessima)

[Alessio Giomi]

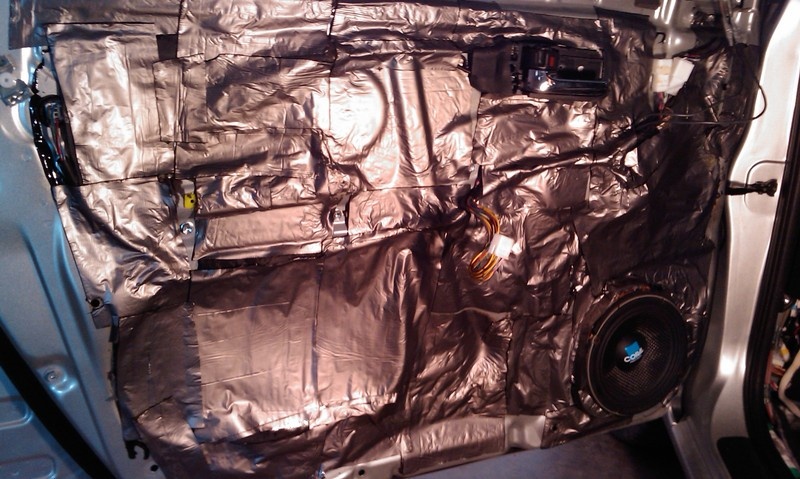

VI ricordate come avevo rivestito le portiere?

così:

Dopo qualche mese, aprendo notai che il Mappy non resse.... in molti punti si era staccato, quindi in preda ad un "raptus" di follia ho strappato tutto......

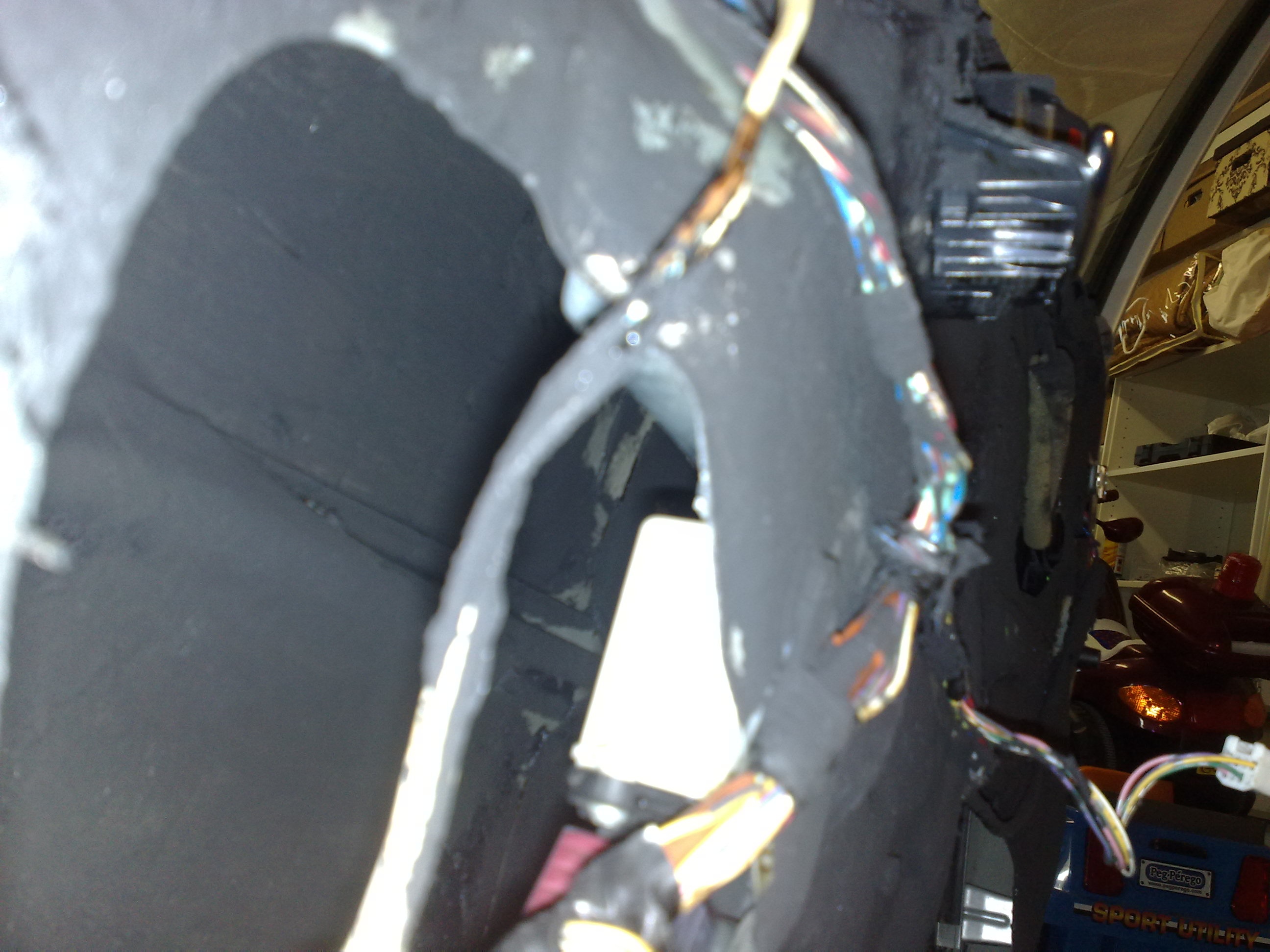

Questa è la portiera dopo un primo lavaggio con Trielina (che fatica....).

Qualche pezzo era attaccato veramente bene ed ho dovuto scaldarlo con Phon industriale per toglierlo.

Ora devo trovare il modo di tappare quei buchi enormi:

Proviamo con del cartone sagomato a dovere......
così:

............ INTRISO di BRAX

Lo attaccherò con silicone e quindi di nuovo brax sopra a coprire il tutto.

STOP SFIATI

[Alessio Giomi]

Oggi si insonorizza!!!!

Ho iniziato la prima mano interna con non poche difficoltà, visto lo "scatolato" che la Toyota ci ha "riservato"
Il pennello era bagnato... AZZ..... ma le successive mani non saranno "annacquate"

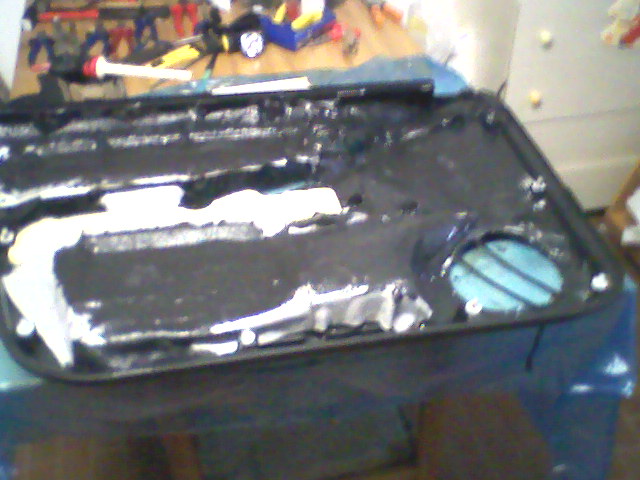

Questo è ciò che appariva dopo la prima mano, cartella interna ed esterna:

questi sono i tappi che avevo preparato qualche giorno prima; cartone ricoperto da entrambe le parti con BRAX ed in seguito applicazione di Mappy da un lato (quello che poi andrà all'interno dello scatolato)

Diamo una mano alla fase di essiccazione

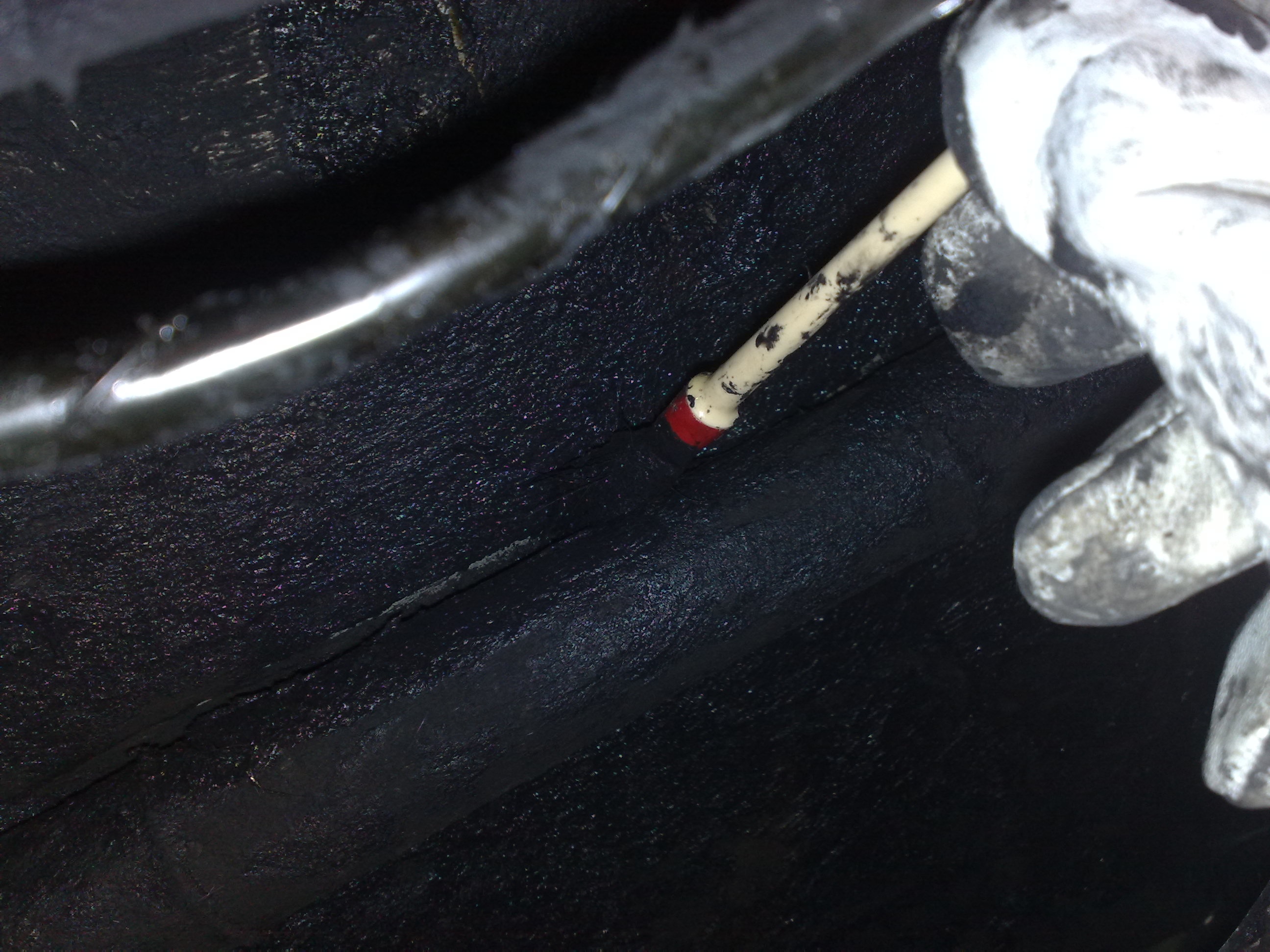

Con un pennello piu piccolo sono arrivato anche nei punti piu lontani, stando attento a non occludere i fori si scolo dell'acqua

..............continua........

[Alessio Giomi]

.... continua.......

Per questo foro non ho potuto creare un tappo causa la sua forma "NON" piana (forse la seconda foto fatta lateralmente spiega meglio delle parole)

Me la son cavata tappando il foro con mappy e quindi "BRAXANDOLO"

Qui di seguito ho messo gli altri tappi (con colla a caldo) e quidi ho dato un'altra mano di BRAX per rendere il tutto ermetico:

Il primo inconveniente che ho avuto è stato proprio alla chiusura della cartella(prossima foto con gomma piuma insonorizzante )

Infatti il tappo piu grosso creava un'ostruzione (che naturalmente non avevo previsto) alla chiusura della cartella stessa.......
In pratica la cartella entra in parte nel foro della lamiera interna.......

Il rimedio è nella prossima foto:

Chiuso il tutto..............


SORPRESAAAAAA:
Mi si è "inchiodato" il Wf di DX......
Inconveniente che non ci voleva.....
Quindi da allora lavora questo tizio al posto del povero ESB (in seguito poi ne ho acquistata una coppia)

[Alessio Giomi]

Andiamo avanti....... tenete conto che tutto ciò è stato fatto nei ritagli di tempo durante 5 anni.....
Sono veloce io

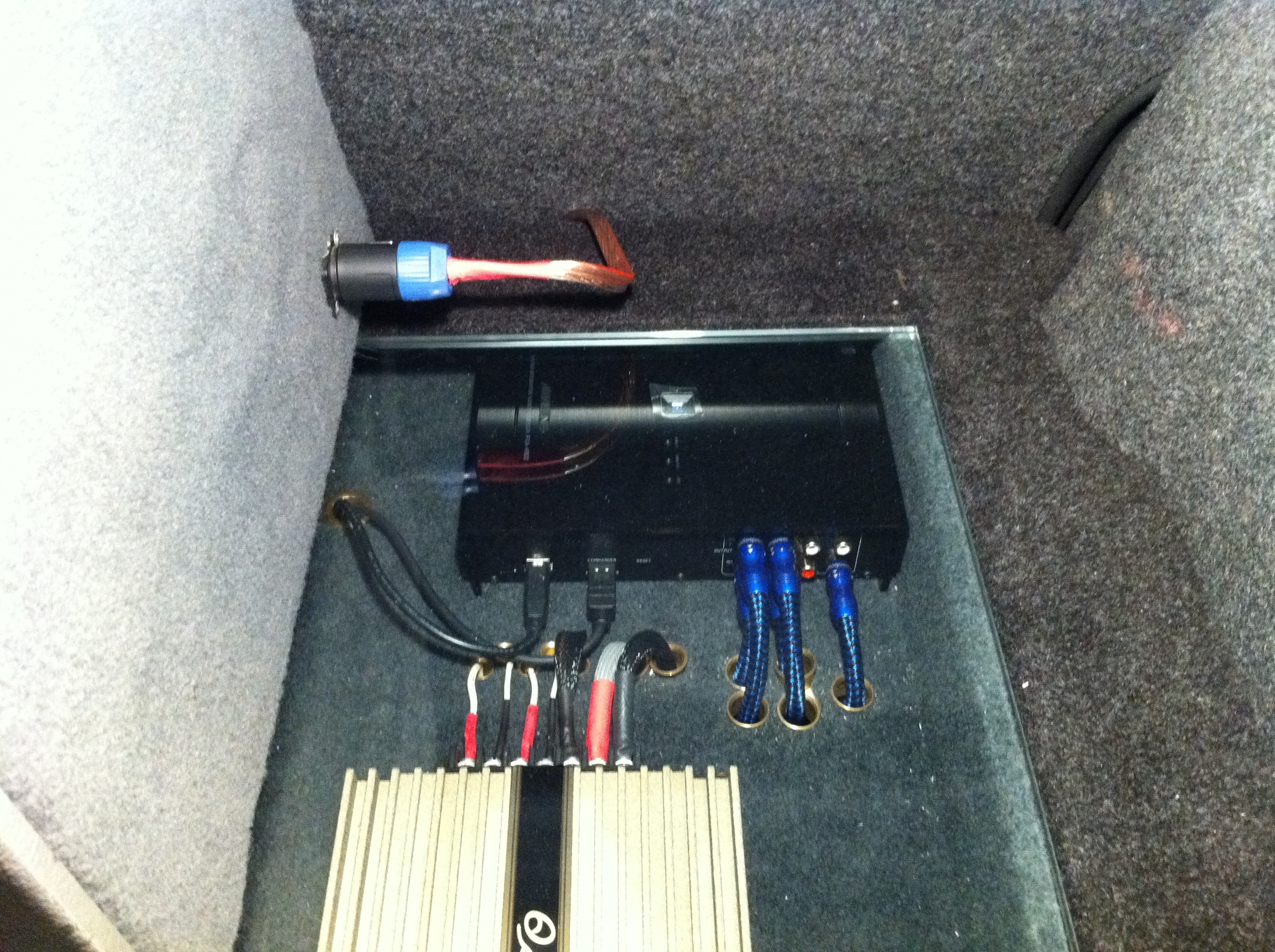

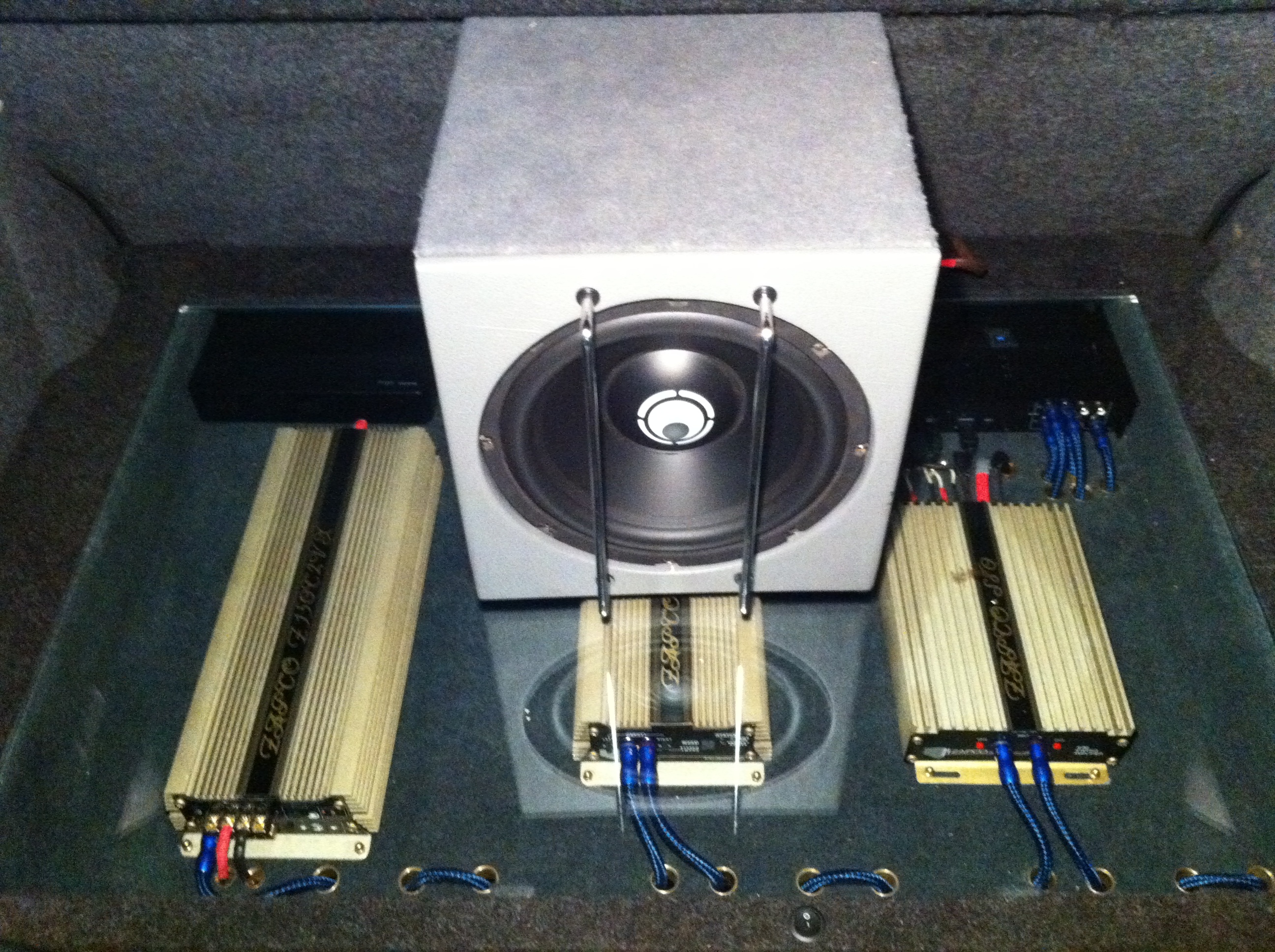

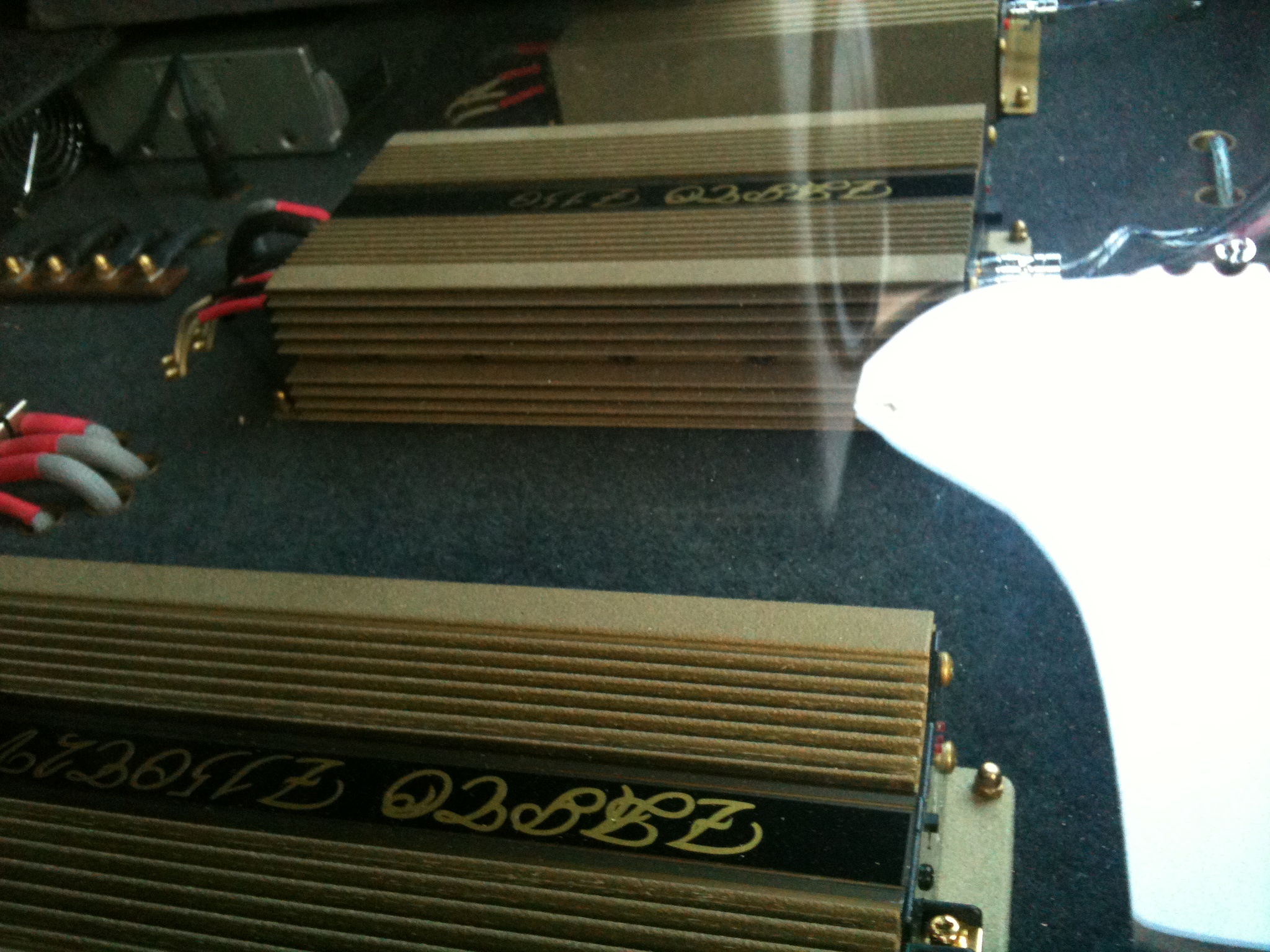

Mettiamo sti ampli sotto vetro..........

Vetro antisfondamento al posto del tappo ....(almeno quando apro il baule me lo godo )

Agli ampli ho aggiunto le barre centrali con scritta "retrò"
Z150

Z150C2VX

S80[/size].........Un po' troppo nascosto dal sub (che tra l'altro deve ancora avere il "restiling" )

Ho trovato una vernice che simula l'effetto pelle sulla plastica..... (non vi dico quanto costa.....)

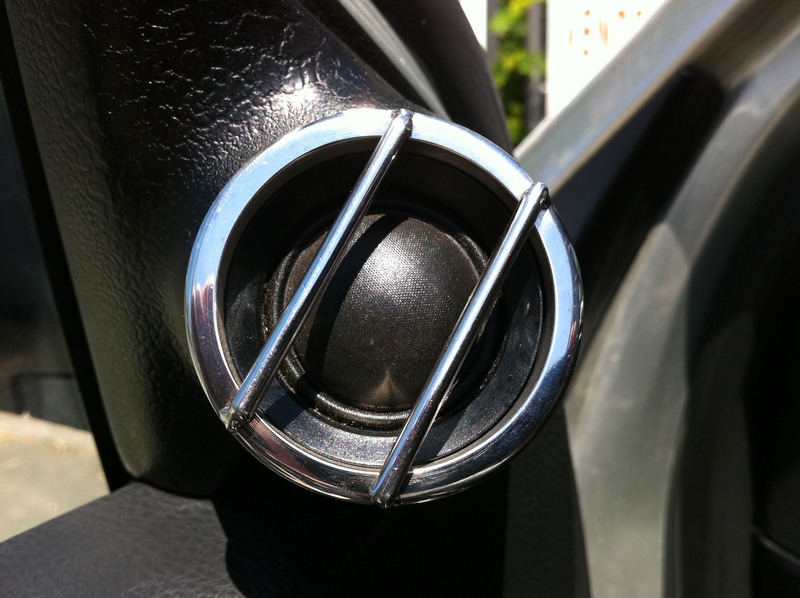

Prova in campo..... a questo punto mancavano solo le griglie ai TW (queste originali erano orrende....)

Nel dettaglio:

Le griglie le ho fatte fare su mio disegno ad una ditta che lavora acciaio inox della mia zona.

Ecco la vista d'insieme della portiera destra:

e la sinistra

Un po' più da vicino:

[Alessio Giomi]

Aggiornamento:
Nuova sorgente- nuovi cavi-nuovo lettore multimediale

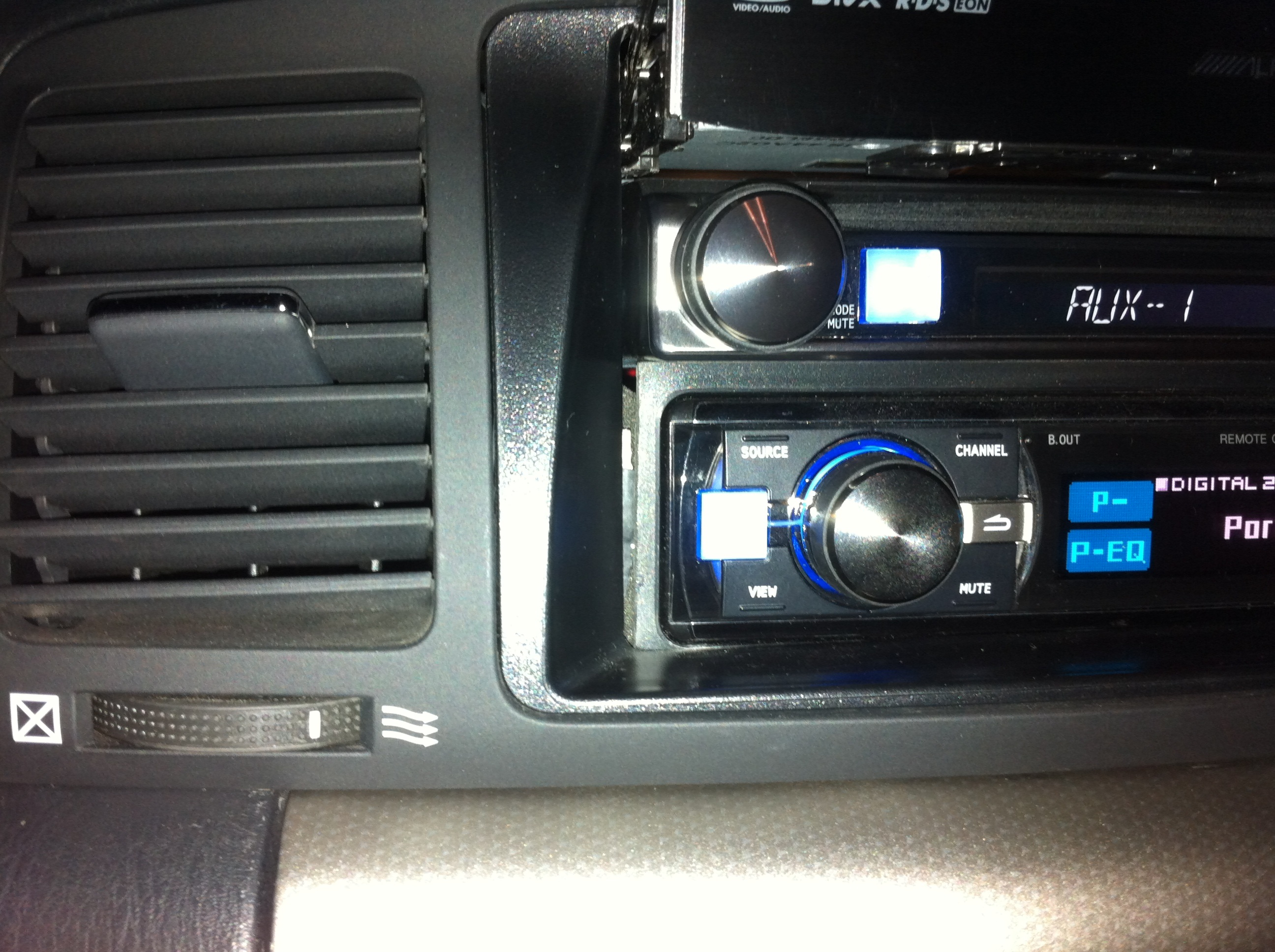

SORGENTE:
Arrivati i bimbi
Il PXA inizia a prendere confidenza con i coinquilini......

Old<--------------->New
America<--------> Giappone[/b]

Faranno casino nel doppiofondo?


RCA passati (quel blu non mi piaceva per nulla...... migliorata la cosa quando si è acceso tutto)....

Direi che ci siamo......


Siamo quasi alla fine.......

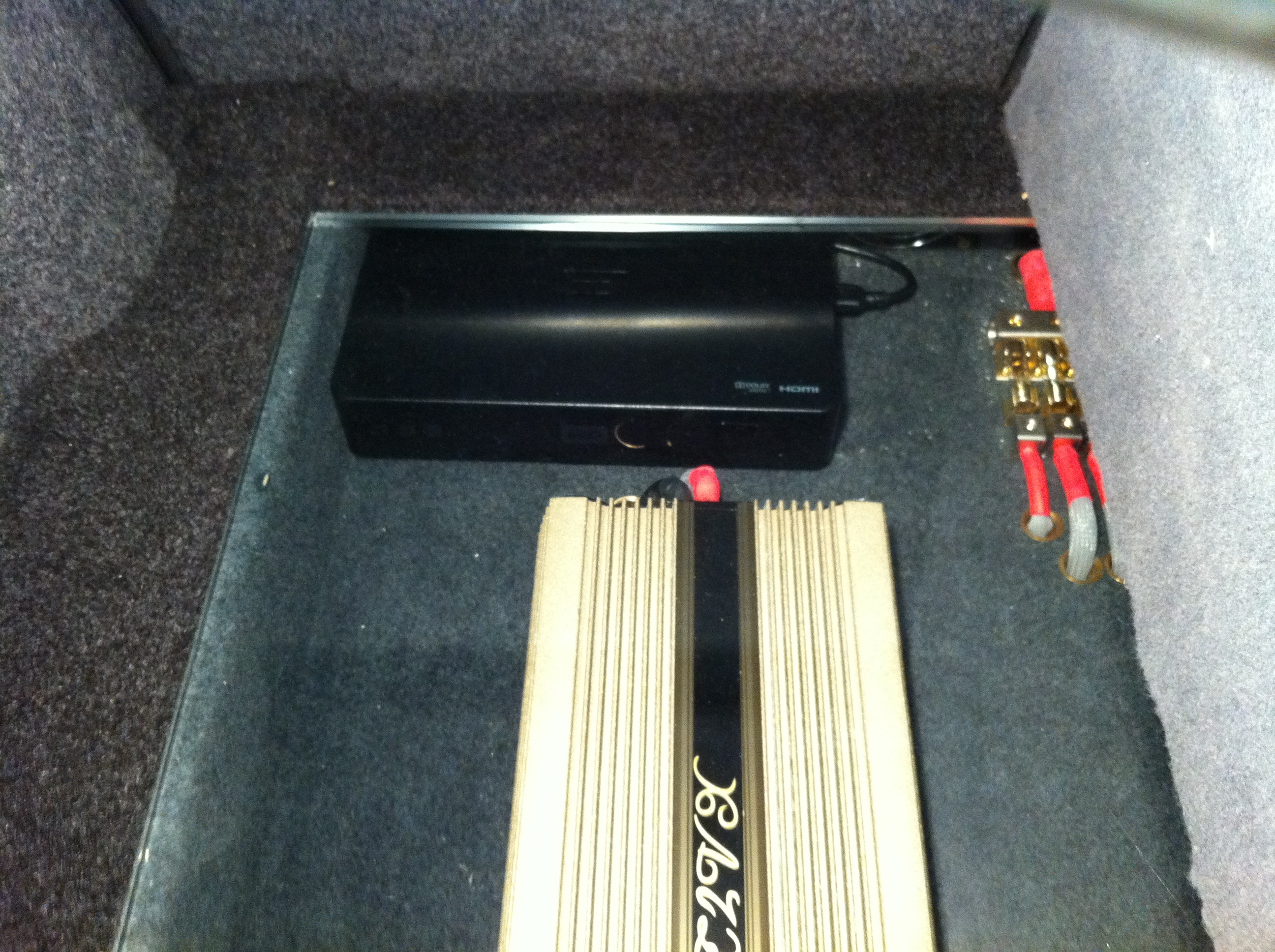

Installato e già funzionente il lettore multimediale WD Element play.
Metto un paio di foto riguardanti la modifica all'alimentazione ed alla prolunga del ricevitore IR.

Sostituzione HD da 3,5" (1 Tb) con un 2,5" da 320 gb

Problemi di alimentazione......

Questo è il tratto del cavo di alimentazione con il 7812 che stabilizza sotto i 12V

Questa è la partenza del ricevitore IR (ci abbiamo messo una proluga per le cuffie )

Questo è l'arrivo.........

Una fascetta ed è a posto:)

FINE.....
Ecco qua cosa si vede del ricevitore IR per il telecomando del lettore multimediale.......
Si intravede a sx del Rux...... In seguito ho poi messo un piccolo "vetro" oscurato davanti e riceve lo stesso

Adesso, visto che fermi ci s'annoia ho intenzione di stravolgere la medioalta......
Ho intenzione di fare una cosa del genere...... pressochè Identica a questa, sia come componenti che come costruzione del montante.
Trovo sia splendido!!!

[Nyocs]

Caspita che riassunto Alessio! Direi che ci voleva proprio!

Ma lo sai che non ricordavo che avessi avuto sia le Coral PRF che le ESB8000? Li ho avuti anch'io in passato!

[Alessio Giomi]

In seguito ho poi sostituito i piccoli cavi di potenza che avevo (1mmq scarso) con altri da 2,5mmq
ingarzati e rifiniti con termorestringente e saldati direttamente ai Boston LF

PURTROPPO HO PERSO LE FOTO



Nuove griglie identiche anche per i piccoli integra....
Queste forse sono troppo grosse.....




A presto per i montanti (spero)


Chiedo scusa ai "vecchi" che avranno visto e rivisto queste foto su ACS....... ho cercato di fare un riassunto per i nuovi arrivi

[Alessio Giomi]

Caspita che riassunto Alessio! Direi che ci voleva proprio!

Ma lo sai che non ricordavo che avessi avuto sia le Coral PRF che le ESB8000? Li ho avuti anch'io in passato!

Bhè sono state tappe "quasi" obbligate..... prima ancora avevo le Target Audio TDK600 e ancor prima un paio di Alpine "da prezzo" con PdP che mi diceva che se le amplificavo facevano il Falò ......che bei tempi

[toretto79]

Complimenti!!!!

Personalmente il tuo doppiofondo è bellissimo a tal punto il mio gli somiglierà tantissimo ...spero che un giorno nn mi chiederai i diritti..AHAHAH
