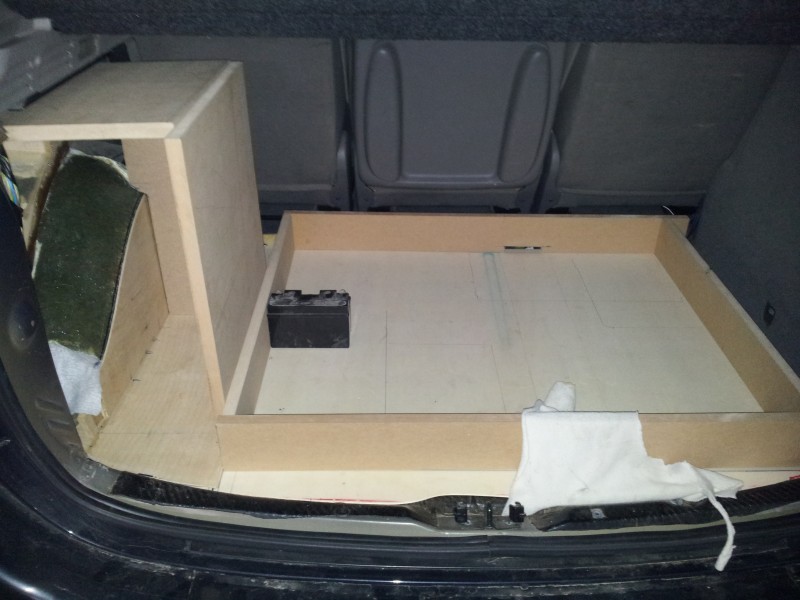

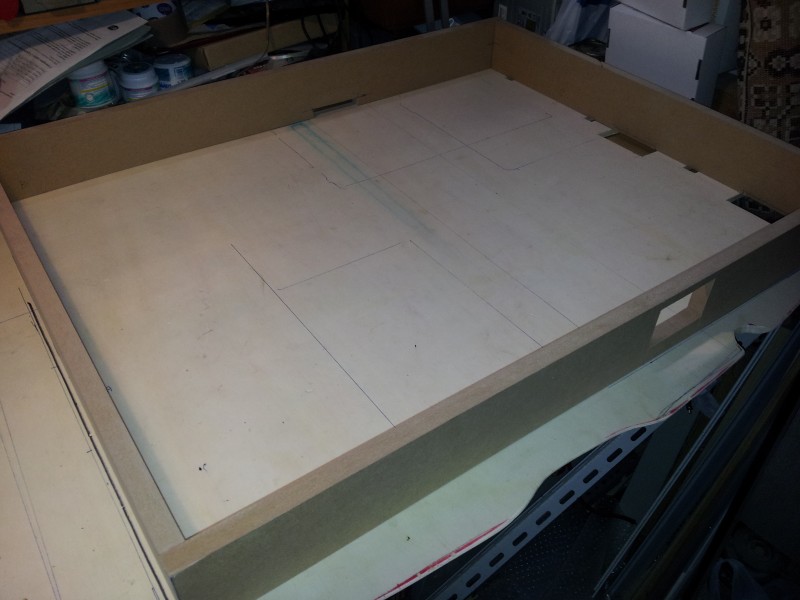

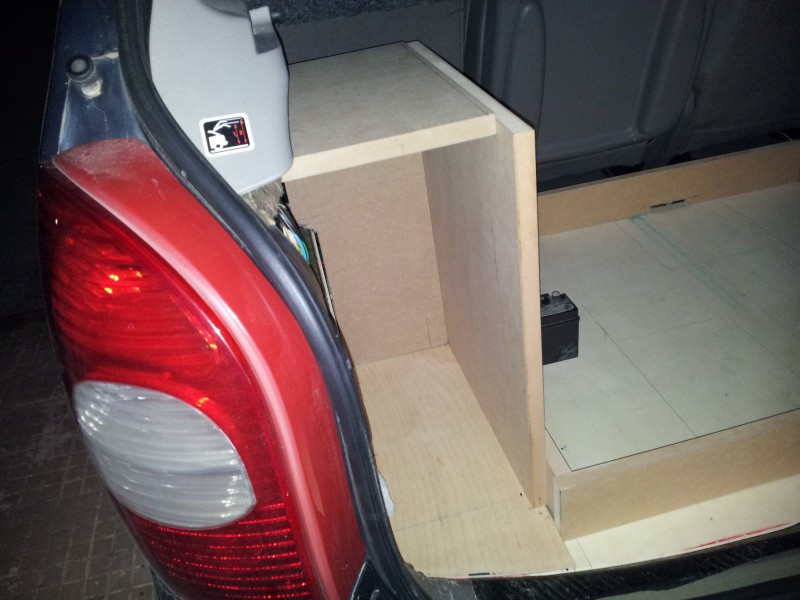

Sono andato avanti con i lavori nel doppiofondo, ho cambiato la disposizione dei componenti per una questione di miglior layout dei cavi di collegamento, questa dovrebbe essere la posizione definitiva...
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1045

Messaggio da Joe62 »

Altri cambiamenti riguardano la parte inferiore, avevo pensato di creare un'intercapedine sotto il pannello per il passaggio dei cavi ma tutta la struttura si alzava di alcuni centimetri quindi azzerato tutto si va in altro modo....

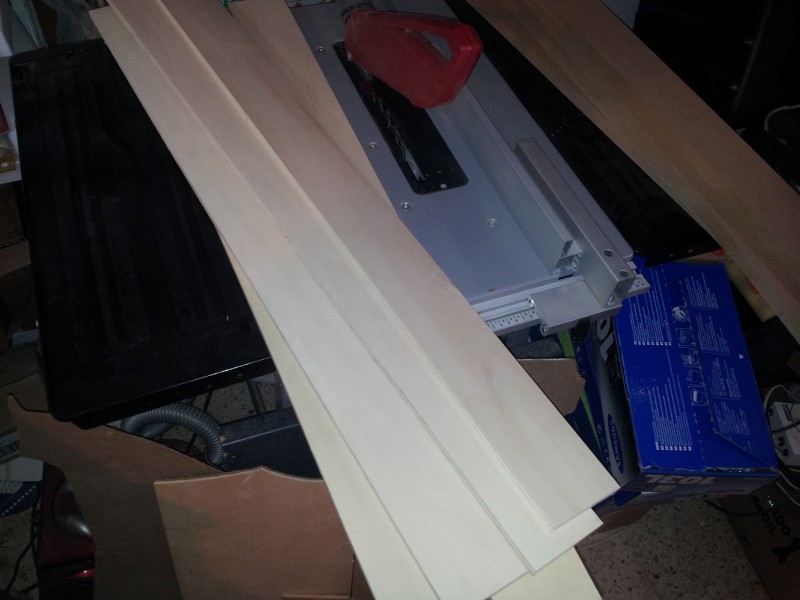

Intanto preparazione delle liste di multistrato per il condotto di raffreddamento e MDF per le pareti...
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1046

Messaggio da Joe62 »

Una prova volante in auto con il box del subwoofer ancora incompleto, aspetto di definire il doppiofondo prima di ultimarlo..
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1047

Messaggio da Joe62 »

Ok allora si procede, di nuovo sul banco ed inizio il condotto..
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1048

Messaggio da Joe62 »

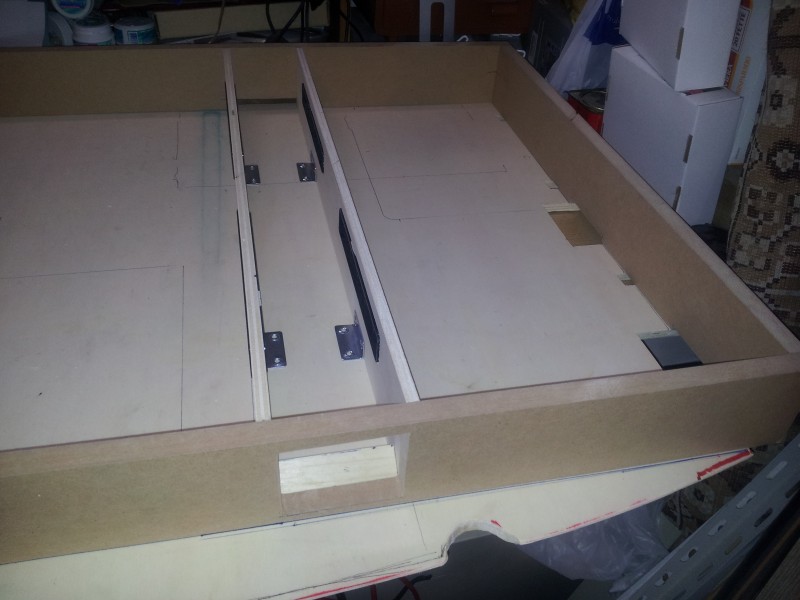

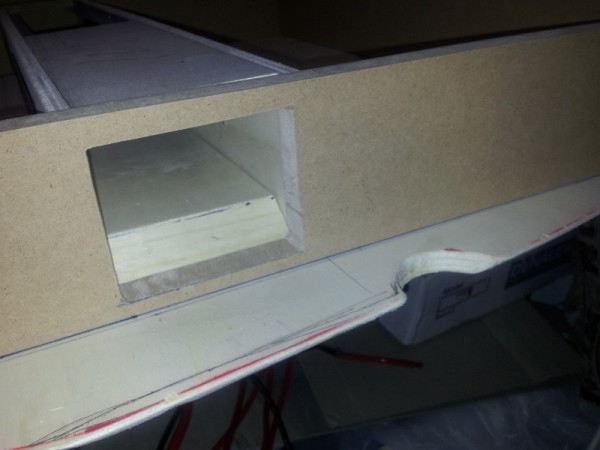

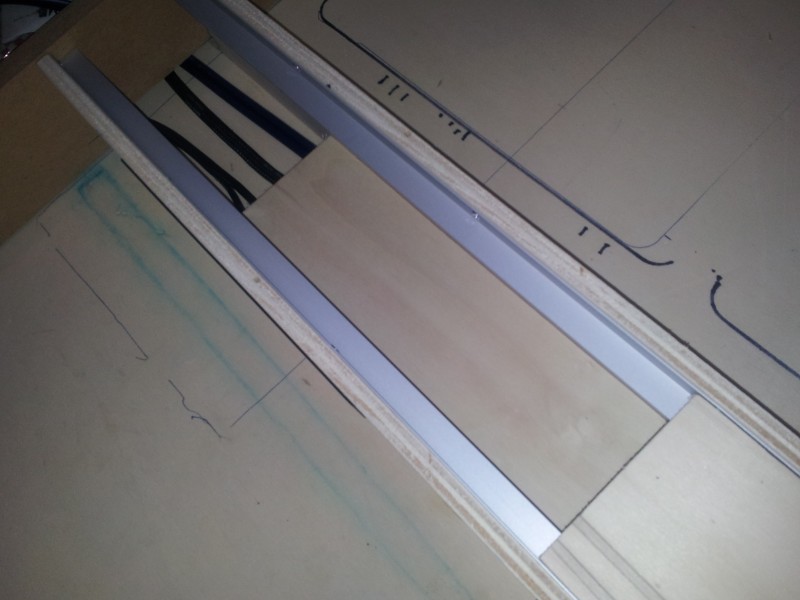

Se qualcuno ha notato quell'apertura stretta in fondo al condotto servira' al passaggio dei cavi dentro l'abitacolo....

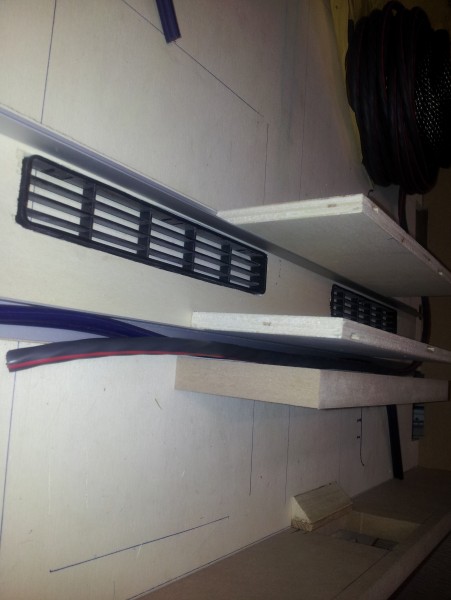

Dai morsetti degli ampli in corrispondenza di alcune aperture che verranno fatte nelle pareti appena fissati i finali i cavi entrano nel tunnel sotto una copertura e arrivano fino a quel passaggio ,lo spazio e' di 15 mm. sufficiente per la cavetteria in mio possesso.Per essere piu' chiaro ho messo assieme alcuni componenti a mo' di sezione per mostrare meglio l'idea, le coperture poggiano su profilati di alluminio ...
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1049

Messaggio da Joe62 »

Altre immagini
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1050

Messaggio da Joe62 »

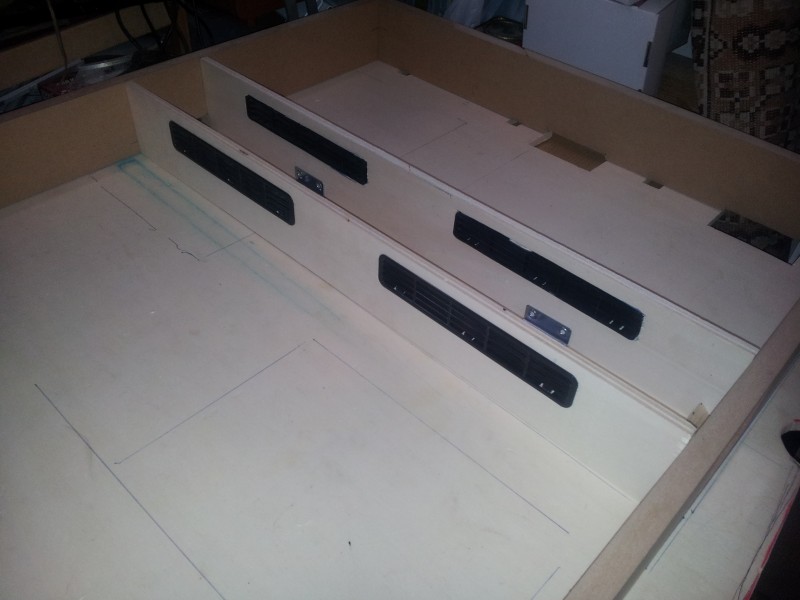

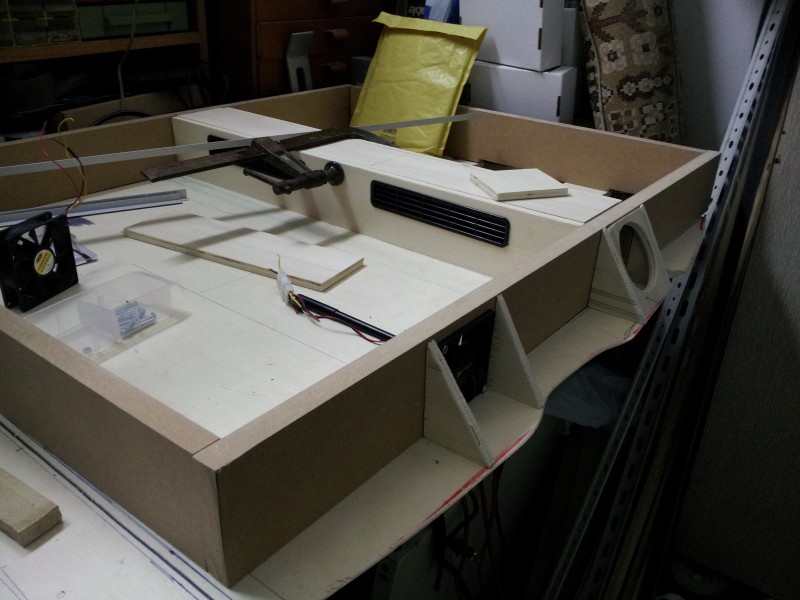

Alla fine questo e' il risultato che mi ero prefissato: una canalizzazione di aria fresca direttamente sulle alette di raffreddamento dei finali ed una intercapedine per il passaggio dei cavi a scomparsa....

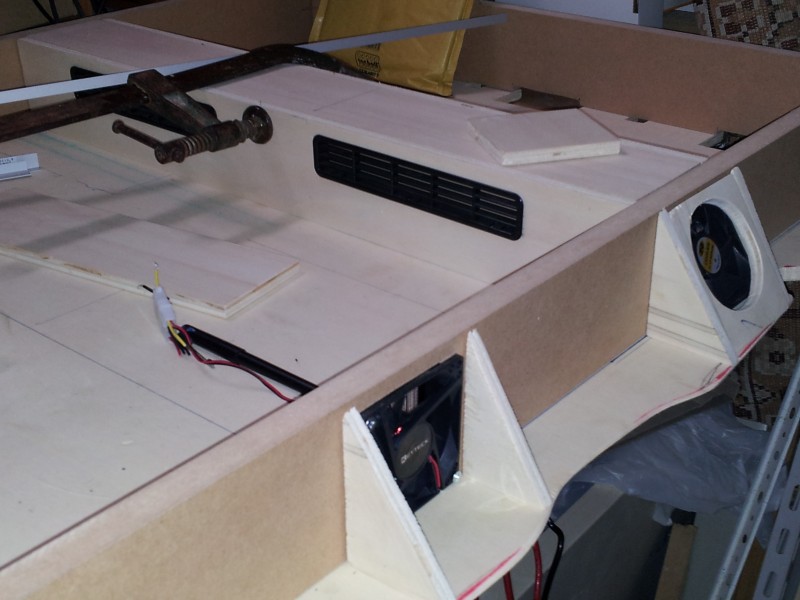

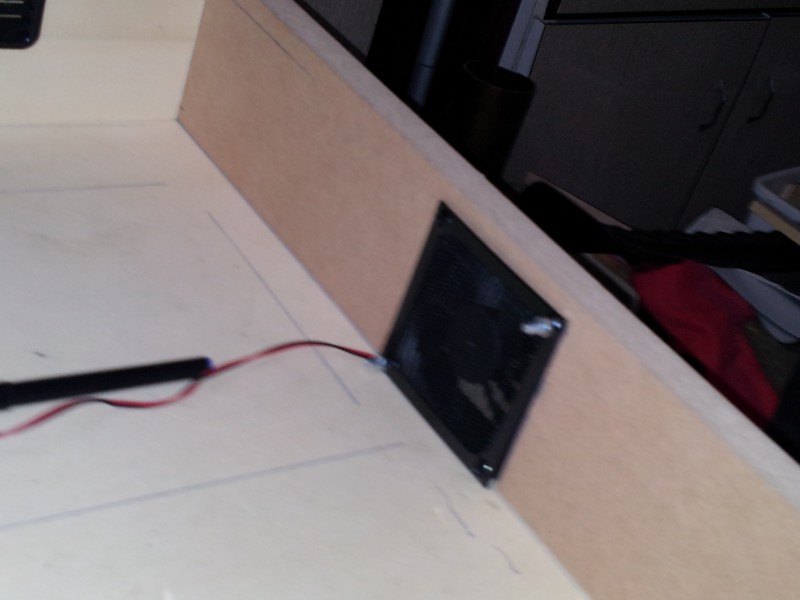

In seguito saranno fissate un paio di ventole termocontrollate sulla parete frontale del doppiofondo per estrarre l'aria calda verso il bagagliaio ...
Ok per stasera ho dato...
Notte..o giorno !!!
Allegati
Citroen Xsara Picasso -->Work in Progress
Avatar utente
bravohiend
Midrange
Messaggi: 2739
Iscritto il: 24 mag 2012, 10:44
Località: napoli

Re: La Picasso di Joe62

#1051

Messaggio da bravohiend »

stai facendo un lavorone,bravo...ti seguo :yes:
w.i.p. in corso(ma chi me lo ha fatto fare..)

uno di quelli dell'audiocarsterIoteam
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1052

Messaggio da Joe62 »

bravohiend ha scritto:stai facendo un lavorone,bravo...ti seguo :yes:
Grazie vecchio mioImmagine

Inviato dal mio GT-I9100 utilizzando Tapatalk
Citroen Xsara Picasso -->Work in Progress
Avatar utente
AngiHK
Midrange
Messaggi: 2113
Iscritto il: 6 lug 2012, 1:00
Località: prov. Brescia

Re: La Picasso di Joe62

#1053

Messaggio da AngiHK »

bravohiend ha scritto:stai facendo un lavorone,bravo...ti seguo :yes:
Concordo.....lavoro studiato bene! :yes:
....ci devo riflettere.

La mia Focus -Configurazione impianto-
Avatar utente
Cosmic
Tweeter
Messaggi: 3078
Iscritto il: 11 giu 2012, 9:40
Località: Roma

Re: La Picasso di Joe62

#1054

Messaggio da Cosmic »

Alla faccia del doppiofondo... :slow:
Ottimo lavoro Joe!
Alessandro
Auto:Volvo C30 D2
R.I.P. Fronterone 1 - Welcome Fronterone 2
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1055

Messaggio da Joe62 »

Grazie ragazzi vediamo assieme cosa esce fuori promette bene al momento .

Inviato dal mio GT-I9100 utilizzando Tapatalk
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Alessio Giomi
Moderatore
Moderatore
Messaggi: 10063
Iscritto il: 23 mag 2012, 21:14
Località: Toscana Val di Cornia
Contatta:

Re: La Picasso di Joe62

#1056

Messaggio da Alessio Giomi »

Bella Joe!! Anche te stai facendo un lavorone!!

Concordo con te riguardo i cavi sotto il doppiofondo: prendono molto spazio (ne so qualcosa sulla corolla)
Nel prossimo lascerò,tutto sopra.

Un paio di domande ...se hai gia risposto scusa, e bannatemi pure :hahahah:
La ruota di scorta non c'é? O hai un modo per sollevare il tutto?
Nella nuova disposizione l'Orion ë piuttosto lontano dalle bocchette di raffreddamento o sbaglio?

Buon proseguimento!!
PIONEER SPH DA120 optical out
HELIX DSP.3
Zapco Z150C2VX ______Sw RE10D4
Zapco Z220II_________ Wf AD W60
Zapco Studio 150______ Mr
---------------------------------- > Xtant xis 2.4 by morel
Zapco Studio 100______ Tw
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1057

Messaggio da Joe62 »

Grazie Ale
La ruota di scorta come diverse auto francesi si trova sotto il pianale quindi il vano di carico e' libero. Per l'Orion prevedo una ventola lato portellone per estrarre l'aria calda essendo dedicato al sub non credo scaldi come il Classe A quello a riposo è una stufa.

Inviato dal mio GT-I9100 utilizzando Tapatalk
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1058

Messaggio da Joe62 »

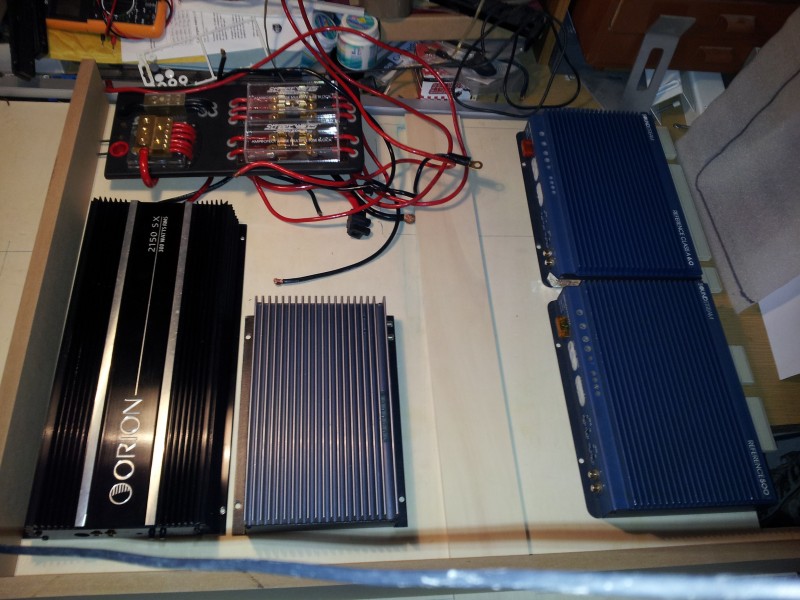

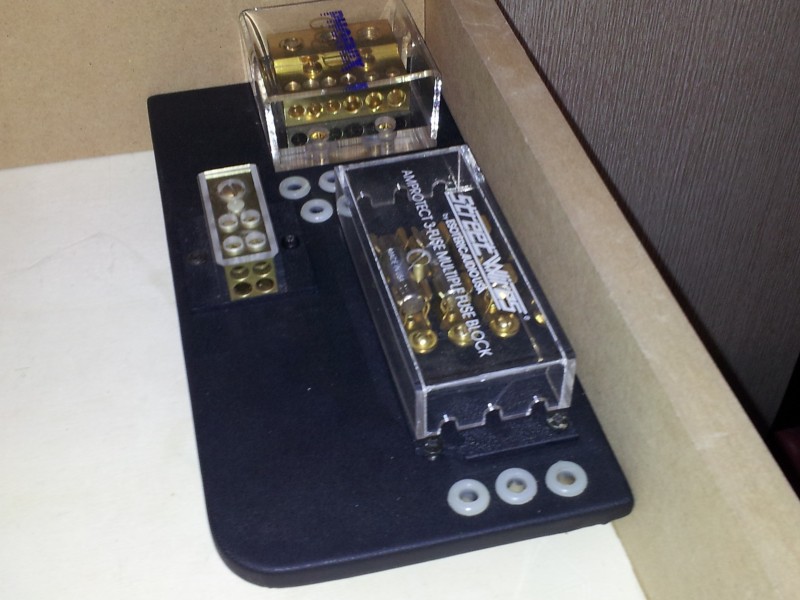

Qui si lavora e quindi aggiorniamo ogni tanto il 3d sostanzialmente cerco di distribuire i vari componenti nello spazio disponibile. In questa ottica ho rifatto il gruppo alimentazione/distribuzione ora più compatto e ridotto nei componenti.
Inviato dal mio GT-I9100 utilizzando Tapatalk
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1059

Messaggio da Joe62 »

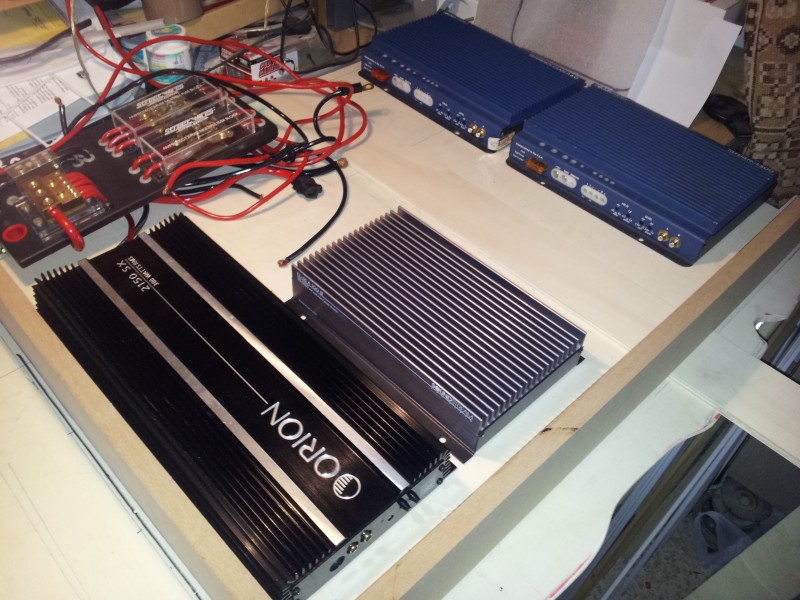

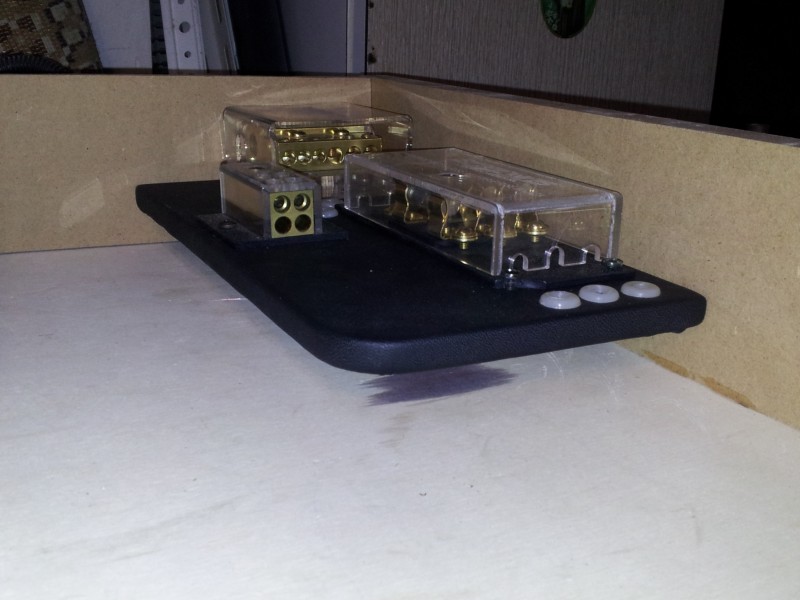

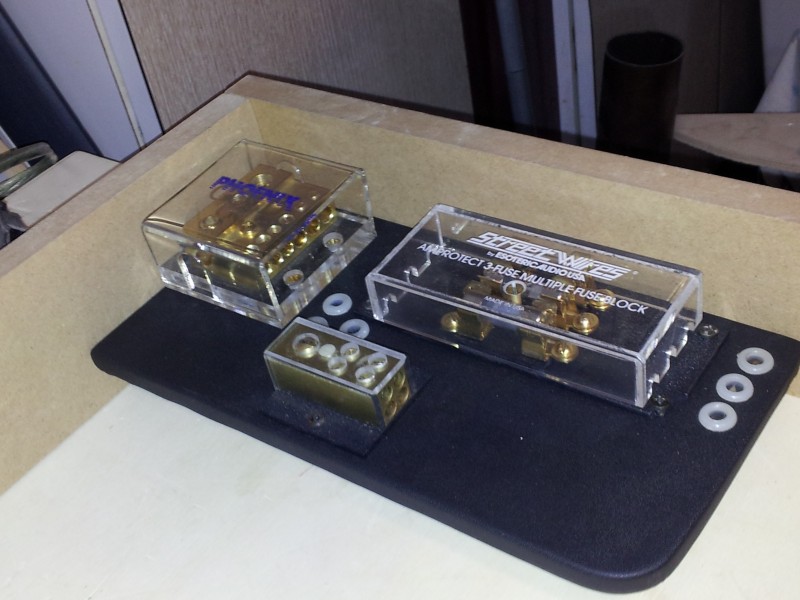

Montato i componenti distribuzione positivo e negativo più fusibili x ampli nell angolo dove è previsto l'ingresso dei cavi
Inviato dal mio GT-I9100 utilizzando Tapatalk
Citroen Xsara Picasso -->Work in Progress
Avatar utente
Joe62
Midrange
Messaggi: 2046
Iscritto il: 8 giu 2012, 2:24
Località: Erice (TP)

Re: La Picasso di Joe62

#1060

Messaggio da Joe62 »

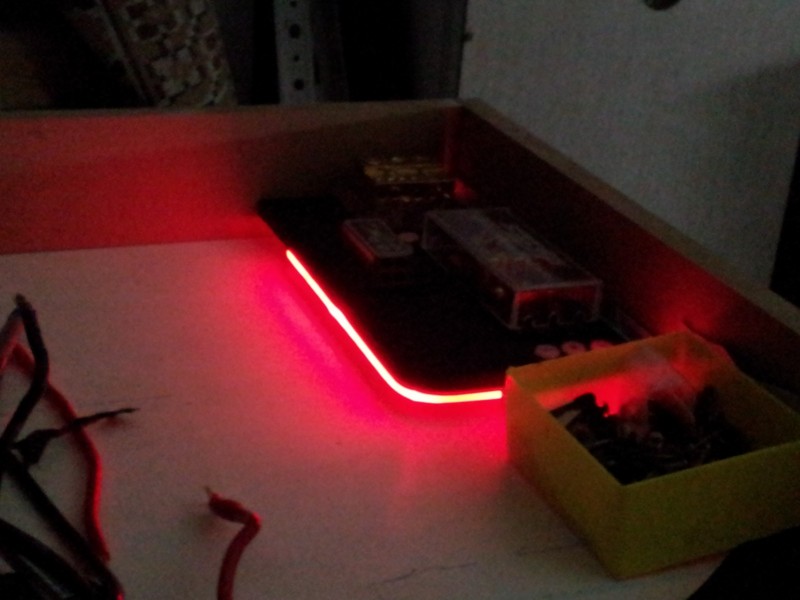

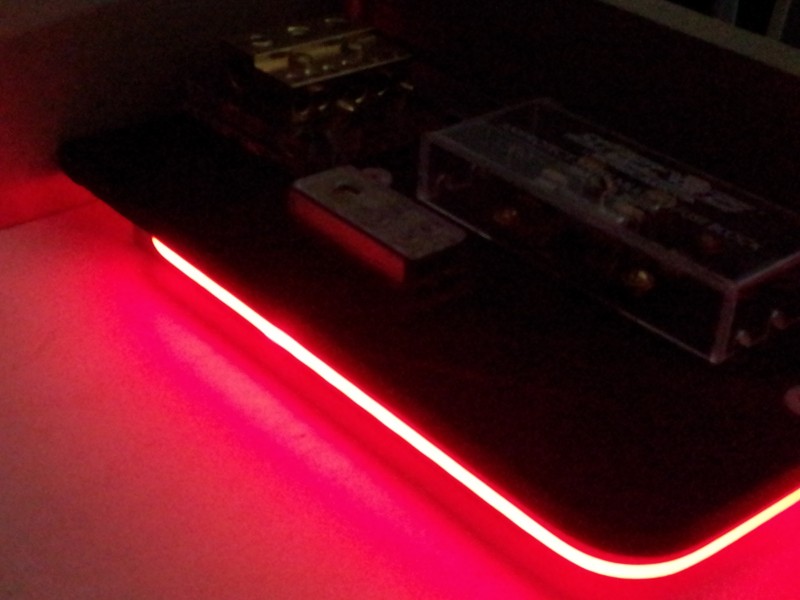

Nell'impianto il remote attiva un relais che da corrente alle varie elettroniche e la presenza della corrente era segnalata da un led rosso. Oggi nell'era dei led mi ha intrigato realizzare con il plex ed una striscia rossa una variazione sul tema. ...
Inviato dal mio GT-I9100 utilizzando Tapatalk
Citroen Xsara Picasso -->Work in Progress
